Technische Daten
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | sonstige |
| Anzahl der digitalen Eingänge | 4 |
| Anzahl der Ausgänge, kontaktbehaftet | 2 |
| Bemessungssteuerspeisespannung Us bei DC | 30 V |
| Spannungserfassungsmodul | nein |
| Schutzart (IP) | IP20 |
| Art der Anschlusstechnik | sonstige |
| Schaltfunktion | monostabil |
| Spannungsart zur Betätigung | DC |
| Stromerfassungsmodul | nein |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 207..253 V |
| Bemessungsbetriebsstrom Ie | 0,012 A |
| Bemessungsbetriebsfrequenz | 50 Hz |
Beschreibung

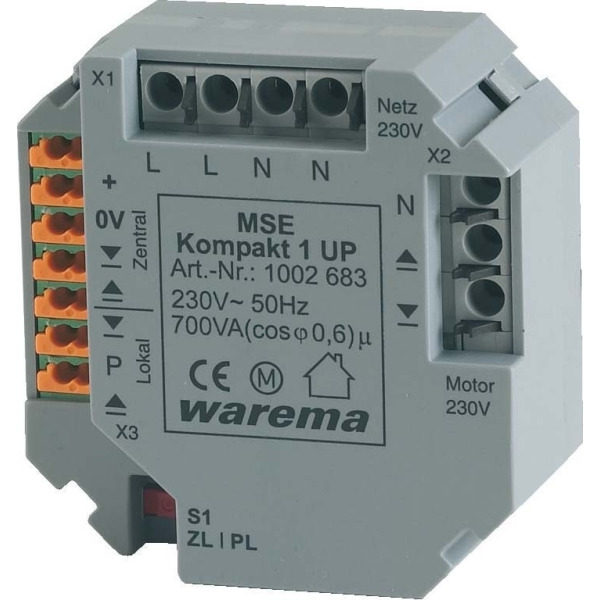

Für die Ansteuerung von 1 Motor über die Sonnenschutzzentrale. Für die örtliche Bedienung ist 1 separater Taster anschließbar. Die Motorsteuereinheit wird über getrennte Steuer- und Kraftschleifleitungen betrieben. Die Sicherheitskleinspannung wird in der Motorsteuereinheit selbst erzeugt. Ein externes Netzteil ist nicht notwendig. Es können unterschiedliche Programme für Sonnenschutzprodukte mit und ohne Lamellen eingestellt werden. Ein örtlicher Fahrbefehl wird je nach Programmierung nach 2 Sek. oder sofort gespeichert. Bei einem Zentralbefehl wird dieser Fahrbefehl gelöscht und die örtliche Bedienung blockiert. Alle Anschlussklemmen sind als Federzugklemmen ausgeführt. Am Gerät ist das Logikverhalten, Zeitlogik oder Permanentlogik, über einen Schiebeschalter umschaltbar. Zudem ist das Gehäuse halogenfrei ausgeführt und entspricht der Prüfung nach UL-94 V0.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
