Technische Daten
| Anzahl der digitalen Eingänge | 4 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 207..253 V |
| Spannungsart zur Betätigung | AC |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | sonstige |
| Art der Anschlusstechnik | sonstige |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 207..253 V |
| Bemessungsbetriebsfrequenz | 50 Hz |
| Stromerfassungsmodul | nein |
| Spannungserfassungsmodul | nein |
| Bemessungsbetriebsstrom Ie | 0,004 A |
| Schaltfunktion | monostabil |
| Schutzart (IP) | IP20 |
| Anzahl der Ausgänge, kontaktbehaftet | 2 |
Beschreibung

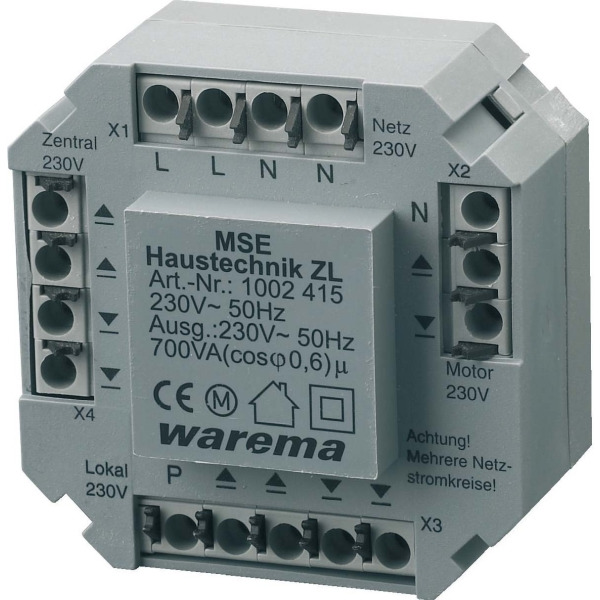

Motorsteuereinheit (MSE) zur Ansteuerung von einem 230 V AC Sonnenschutzantrieb. Es findet eine direkte Ansteuerung von einem 230 V Sonnenschutzantrieb über eine Sonnenschutzzentrale und einen Taster vor Ort statt. Zudem kann man mehrere Motorsteuereinheiten zu einer Gruppe zusammenfassen und diese von einem Taster gemeinsam bedienen. Das Logikverhalten des Schalters ist Zeitlogik. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten). Ist für den Einsatz in kleinen Objekten (bis zu ca. 15 Anlagen) geeignet. Hinweis: 230V SchleifleitungsspannungInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
