Technische Daten
| Montage unter Wasser | nein |
| Montage im Erdreich | nein |
| Bemessungsisolationsspannung Ui | 690 V |
| Werkstoff | Kunststoff |
| Witterungsbeständig | nein |
| Schutzart (IP) | IP65 |
| Funktionserhalt | ohne |
| Für Ex-Zone Gas | ohne |
| Deckelbefestigung | geschraubt |
| Form | rechteckig |
| Max. Leiterquerschnitt | 25 mm² |
| Bestückung | Klemme |
| Farbe | grau |
| Tiefe | 115 mm |
| Art der Gehäusedurchführung | Vorprägung |
| Oberflächenschutz | unbehandelt |
| Montageart | Wand-/Deckenmontage |
| Länge | 200 mm |
| Für Ex-Zone Staub | ohne |
| Mit Abschirmung | nein |
| Mit Vergussmasse mitgeliefert | nein |
| Transparenter Deckel | nein |
| Vergießbar | ja |
| Anzahl der Einführungen | 14 |
| Einsatztemperatur | -25 - 40 °C |
| Breite | 250 mm |
| Halogenfrei | ja |
| Einführung von hinten | ja |
| Anreihbar | nein |
| Plombierbar | ja |
| Explosionsgeprüfte Ausführung | nein |
Beschreibung

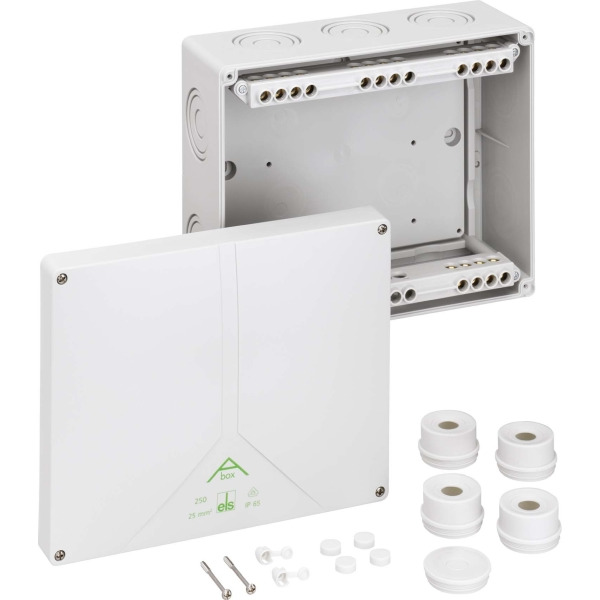

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 25mm², Ui=690V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, mit hochliegender Schraubklemme, 5-polig-25mm² (4 x 10² / 4 x 16² / 4 x 25²)Abmessungen: 250 x 200 x 115mm
Beigefügtes Zubehör: 4 Anbaustutzen IP54 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen M40, 1 Plombierset
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
