Technische Daten
| Tiefe | 43 mm |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Explosionsschutz-Kategorie für Staub | ohne |
| Art der Eingangsspannung | AC/DC |
| Eingangsspannung bei DC | 24..120 V |
| Wand-/Direktmontage möglich | ja |
| Eingangsspannung bei AC 50 Hz | 24..230 V |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Ausgangsspannung bei AC 50 Hz | 24..230 V |
| Max. Eingangsstrom bei AC 50 Hz | 10 A |
| Mit steckbaren Baugruppen, sonstige | ja |
| Geeignet für Sicherheitsfunktionen | nein |
| Mit integrierter Stromversorgung | nein |
| Systemkomponente | ja |
| Tragschienenmontage möglich | ja |
| Max. Eingangsstrom bei AC 60 Hz | 10 A |
| Ausgangsspannung bei AC 60 Hz | 24..230 V |
| Max. Ausgangsstrom bei AC 60 Hz | 10 A |
| Art der Ausgangsspannung | AC/DC |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Breite | 15 mm |
| Fronteinbau möglich | ja |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Eingangsspannung bei AC 60 Hz | 24..230 V |
| Max. Eingangsstrom bei DC | 10 A |
| Ausgangsspannung bei DC | 24..120 V |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Anzahl der Steckplätze | 2 |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Max. Ausgangsstrom bei AC 50 Hz | 10 A |
| Max. Ausgangsstrom bei DC | 10 A |
| Rack-Montage möglich | nein |
| Mit steckbaren Baugruppen, Zentralmodule | nein |
| Höhe | 132 mm |
Beschreibung

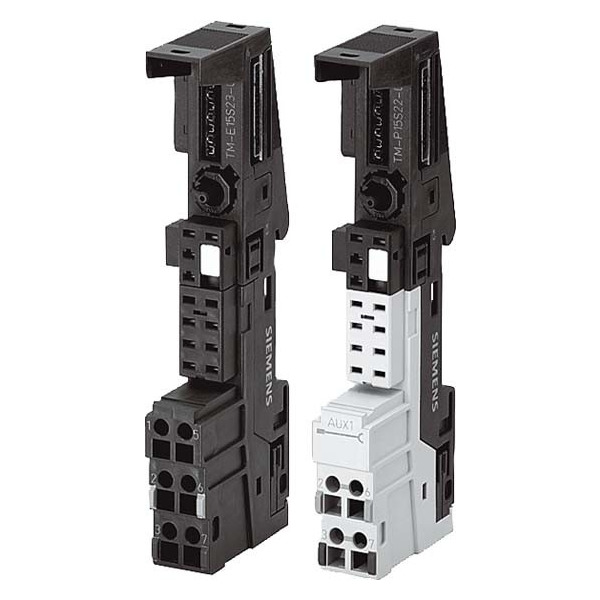

SIMATIC DP, 5 Terminalmodule TM-E15C24-A1 für ET 200S für Elektronikmodule 15mm Baubr., Federzugklemmen 2x4 Klemmenanschlüsse mit Klemmenzugriff auf AUX1, AUX1 durchgezogen 5 Stück je Verpackungseinheit SIMATIC ET 200S ist ein modular aufgebautes skalierbares, dezentrales Peripheriesystem, welches insbesondere für den Einbau in kleinen maschinennahen Schaltkästen konzipiert ist. Die Module können entweder direkt an eine ET 200S IM mit CPU Funktionalität gesteckt oder via PROFINET oder PROFIBUS an eine Zentralsteuerung angeschlossen werden. SIMATIC ET 200S kann mit bis zu 64 Peripheriemodulen ausgebaut werden, die in beliebiger Kombination gesteckt werden können. Das System bietet ein umfangreiches Spektrum an Baugruppen. Viele Module sind zudem in verschiedenen Ausprägungsstufen verfügbar, was die Skalierbarkeit bezüglich Funktionalität und Preis deutlich verbessert. So stehen neben Modulen mit Standardfunktionalität (ST) auch solche mit erweitertem Funktionsumfang und Diagnose (HF High Feature/ HS High Speed) zur Verfügung. Der Vorteil des ET 200S Systems liegt in der einfachen Anwendbarkeit, wie z. B. durch die Möglichkeit Modul- und Klemmenboxwechsel im laufenden Betrieb vorzunehmen. Durch das sog. Hot Swapping werden Verfügbarkeit und Produktivität der Maschine deutlich erhöht.Installationshinweis
