Technische Daten
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Ausgangsspannung bei DC | 24..48 V |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | nein |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Max. Eingangsstrom bei AC 50 Hz | 10 A |
| Eingangsspannung bei AC 50 Hz | 120..230 V |
| Systemkomponente | ja |
| Max. Ausgangsstrom bei AC 50 Hz | 10 A |
| Rack-Montage möglich | nein |
| Max. Ausgangsstrom bei DC | 10 A |
| Tiefe | 43 mm |
| Max. Eingangsstrom bei AC 60 Hz | 10 A |
| Ausgangsspannung bei AC 60 Hz | 120..230 V |
| Mit steckbaren Baugruppen, digitale E/A | nein |
| Eingangsspannung bei DC | 24..48 V |
| Mit steckbaren Baugruppen, Zentralmodule | nein |
| Anzahl der Steckplätze | 2 |
| Ausgangsspannung bei AC 50 Hz | 120..230 V |
| Max. Ausgangsstrom bei AC 60 Hz | 10 A |
| Fronteinbau möglich | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Max. Eingangsstrom bei DC | 10 A |
| Mit integrierter Stromversorgung | nein |
| Höhe | 132 mm |
| Breite | 15 mm |
| Art der Eingangsspannung | AC/DC |
| Wand-/Direktmontage möglich | ja |
| Art der Ausgangsspannung | AC/DC |
| Explosionsschutz-Kategorie für Staub | ohne |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Mit steckbaren Baugruppen, analoge E/A | nein |
| Eingangsspannung bei AC 60 Hz | 120..230 V |
| Mit steckbaren Baugruppen, Kommunikationsmodule | nein |
| Geeignet für Sicherheitsfunktionen | nein |
| Tragschienenmontage möglich | ja |
Beschreibung

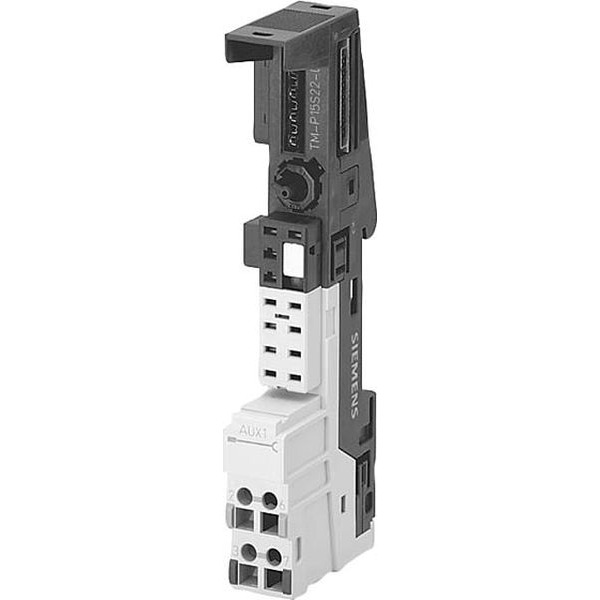

SIMATIC DP, Terminalmodul TM-P15S23-A0 für ET 200S für Powermodule, 15mm Baubr. Schraubklemmen 2x3 Klemmenanschlüsse mit Klemmenzugriff auf AUX1, AUX1 unterbrochen SIMATIC ET 200S ist ein modular aufgebautes skalierbares, dezentrales Peripheriesystem, welches insbesondere für den Einbau in kleinen maschinennahen Schaltkästen konzipiert ist. Die Module können entweder direkt an eine ET 200S IM mit CPU Funktionalität gesteckt oder via PROFINET oder PROFIBUS an eine Zentralsteuerung angeschlossen werden. SIMATIC ET 200S kann mit bis zu 64 Peripheriemodulen ausgebaut werden, die in beliebiger Kombination gesteckt werden können. Das System bietet ein umfangreiches Spektrum an Baugruppen. Viele Module sind zudem in verschiedenen Ausprägungsstufen verfügbar, was die Skalierbarkeit bezüglich Funktionalität und Preis deutlich verbessert. So stehen neben Modulen mit Standardfunktionalität (ST) auch solche mit erweitertem Funktionsumfang und Diagnose (HF High Feature/ HS High Speed) zur Verfügung. Der Vorteil des ET 200S Systems liegt in der einfachen Anwendbarkeit, wie z. B. durch die Möglichkeit Modul- und Klemmenboxwechsel im laufenden Betrieb vorzunehmen. Durch das sog. Hot Swapping werden Verfügbarkeit und Produktivität der Maschine deutlich erhöht.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
