Technische Daten
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,75 kW |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 33 A |
| Überlastauslöser Stromeinstellung | 1,8..2,5 A |
| Breite | 45 mm |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Mit thermischem Schutz | ja |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,37 kW |
| Phasenausfallempfindlich | ja |
| Tiefe | 75 mm |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Höhe | 90 mm |
| Bemessungsdauerstrom Iu | 2,5 A |
| Ausführung des Betätigungselements | Kipphebel |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Polzahl | 3 |
| Mit integriertem Hilfsschalter | ja |
| Schutzart (IP) | IP20 |
Beschreibung

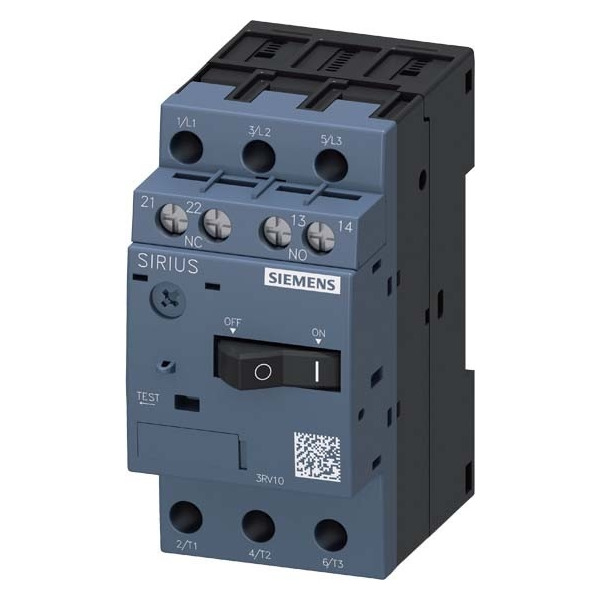

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 1,8...2,5 A N-Auslöser 33 A Schraubanschluss Standardschaltvermögen mit querliegendem Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
