Technische Daten
| Komplettgerät mit Sockel | ja |
| Breite | 43 mm |
| Mit zwangsgeführten Kontakten | ja |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 253..207 V |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Art des Schaltkontaktes | Doppelkontakt |
| Nennstrom | 10 A |
| Höhe | 43 mm |
| Mit abnehmbaren Klemmen | ja |
| Spannungsart zur Betätigung | AC |
| Schaltverhalten des Antriebs | monostabil |
| Tiefe | 18,5 mm |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 253..207 V |
| Anzahl der Kontakte als Schließer | 2 |
Beschreibung

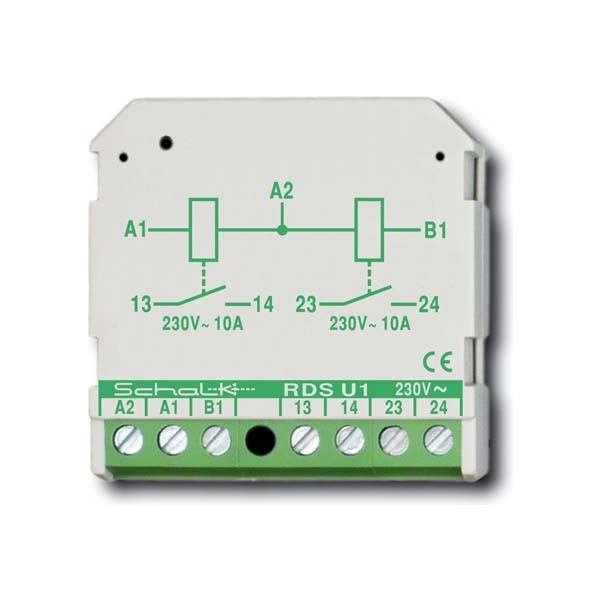

Das monostabile Doppelrelais RDS U1 wurde für die allgemeine Steuerungstechnik entwickelt. Die Kriech- und Luftstrecke zwischen den Steuereingängen und den potentialfreien Schließerkontakten beträgt 8mm, die Kriech- und Luftstrecke zwischen den beiden Schließerkontakten beträgt 3mm, Maße: 43x43x18,5mm, 230V ACDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
