Technische Daten
| 3-Phasen-Fenster möglich | ja |
| Ansprechwert Spannung | 160..300 V |
| Breite | 18 mm |
| Mit abnehmbaren Klemmen | nein |
| Höhe | 88 mm |
| 3-Phasen-Überspannung möglich | ja |
| Spannungsmessbereich 2 | 160..300 V |
| 1-Phasen-Überspannung möglich | ja |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 150..400 V |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 150..400 V |
| Enthält Funktion Gleichspannung-Fenster | nein |
| Min. einstellbare Ansprechverzögerungszeit | 0,1 s |
| Anzahl der Kontakte als Wechsler | 1 |
| Enthält Funktion Gleichspannung-Überspannung | nein |
| Spannungsart zur Betätigung | AC |
| 1-Phasen-Unterspannung möglich | ja |
| Spannungsmessbereich 1 | 160..300 V |
| Spannungsart des Messbereichs | AC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tiefe | 55 mm |
| Enthält Funktion Gleichspannung-Unterspannung | nein |
| Max. zulässige Ansprechverzögerungszeit | 5 s |
| 3-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Fenster möglich | ja |
Beschreibung

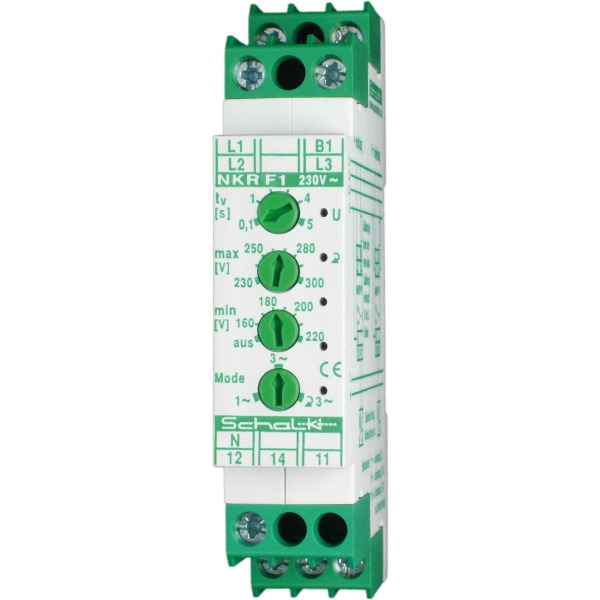

Netz-Überwachungs-Relais, Das NKR F1 überwacht 1 bis 3-phasige Netze auf Phasenlage, Über- und Unterspannung. Dadurch wird es möglich, auch auf Lullleiterunterbrechungen und die in der Regel dabei auftretenden Überspannungen zu reagieren, Folgeschäden in elektrischen Anlagen könne somit verhindert werden. Die Reaktionszeit auf Netzfehler ist von 0,1s bis 5s einstellbar. Das Relais schaltet nach einem Fehelrzustand wahlweise selbsttätig, oder erst nach Quittierung durch einen externen Taster wieder ein, Maße: 18x55mm, 230V AC - 1W pf 10A, Uvar 170-230VDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
