Technische Daten
| Werkstoffgüte | sonstige |
| Geeignet für Kabeltragsystembreite | 200..600 mm |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Ausführung | Winkelverbinder |
| Gelenkverbinder vertikal | nein |
| Geeignet für Kabeltragsystemhöhe | 105 mm |
| Verbindungsart | Schraubverbinder |
| Oberflächenschutz | feuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Länge | 390 mm |
| Gelenkverbinder horizontal | nein |
| Geeignet für Gitterrinne | nein |
Beschreibung

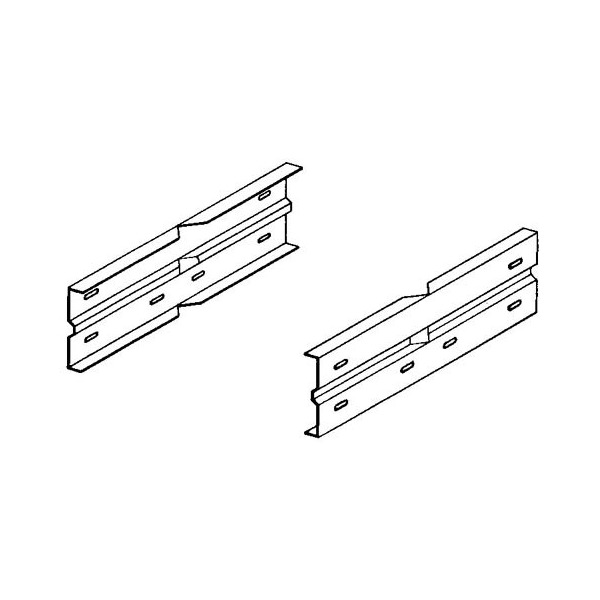

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Installationshinweis
