Technische Daten
| Schlüsselweite | 10 mm |
| Zul. Last Zugzone | 1,4 kN |
| Gewindeart | metrisch |
| Gewindemaß (metrisch) | 6 |
| Werkstoffgüte der Hülse | sonstige |
| Mit Zulassung | ja |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Geeignet für Beton | ja |
| Bohrlochdurchmesser | 6 mm |
| Vorsteckmontage | nein |
| Ausführung | Einschlag |
| Durchsteckmontage | ja |
| Werkstoff der Hülse | Stahl |
| Max. Klemmdicke | 5 mm |
| Befestigungsvorrichtung | sonstige |
| Länge | 40 mm |
| Min. Bohrlochtiefe | 50 mm |
| Selbstbohrend | nein |
Beschreibung

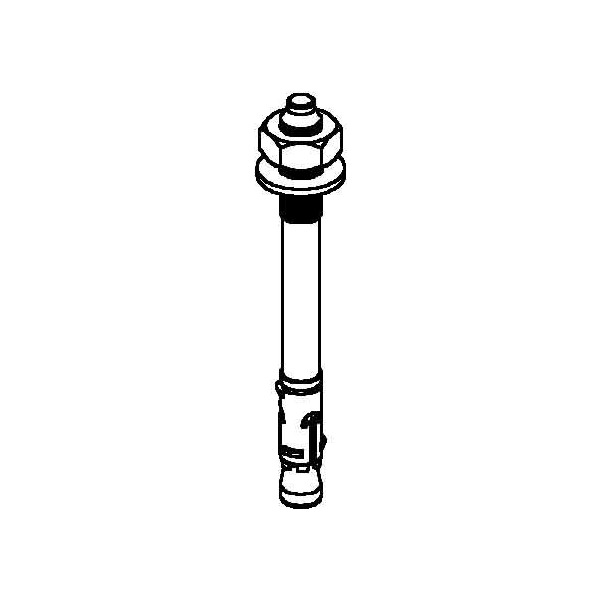

Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001Installationshinweis
