Technische Daten
Anzahl der Kontakte als Schließer | 2 |
Spannungsart zur Betätigung | DC |
Tiefe | 80 mm |
1-Phasen-Überstrom möglich | nein |
Höhe | 90 mm |
1-Phasen-Unterstrom möglich | nein |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Bemessungssteuerspeisespannung Us bei DC | 24 V |
3-Phasen-Fenster möglich | nein |
3-Phasen-Überstrom möglich | nein |
3-Phasen-Unterstrom möglich | nein |
Funktion Gleichstrom-Fenster | nein |
1-Phasen-Fenster möglich | nein |
Enthält Funktion Gleichspannung-Unterstrom | nein |
Enthält Funktion Gleichspannung-Überstrom | ja |
Strommessbereich | 1..6 A |
Mit abnehmbaren Klemmen | nein |
Breite | 36 mm |
Beschreibung

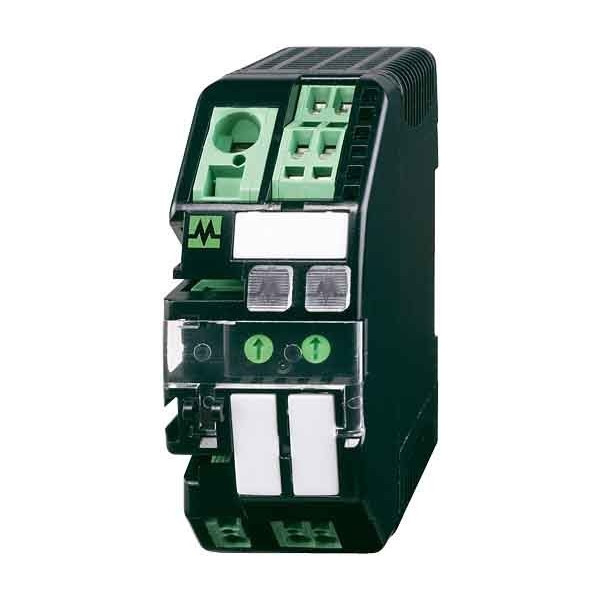

Lastkreiskontrolle für 24 V DC SELV und PELV Stromkreise, Brandschutz nach EN 60950-1, Betriebsspannungsschutz nach EN 61131-2, Betriebszustandsspeicher nach EN 61131-1, für Aktoren und Sensoren auserhalb des Schaltschrankes bis 820 µF Eingangskapazität, Ausgangsstrom je Kanal einstellbar, modulspezifisch mittels Drehschalter, Eingangsklemmen bis 16 mm2, Ausgangsklemmen bis 4 mm², Steuerleitungsklemmen bis 2,5 mm², Eingangsklemmen brückbarInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
