Technische Daten
| Höhe | 109 mm |
| Tiefe | 124,8 mm |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Wechsler | 1 |
| Mit abnehmbaren Klemmen | ja |
| Fehlerspeicherung möglich | ja |
| Externer Reset möglich | ja |
| Bemessungssteuerspeisespannung Us bei DC | 20..30 V |
| Anzahl der Messkreise | 1 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 20..30 V |
| Spannungsart zur Betätigung | AC/DC |
| Breite | 22,5 mm |
Beschreibung

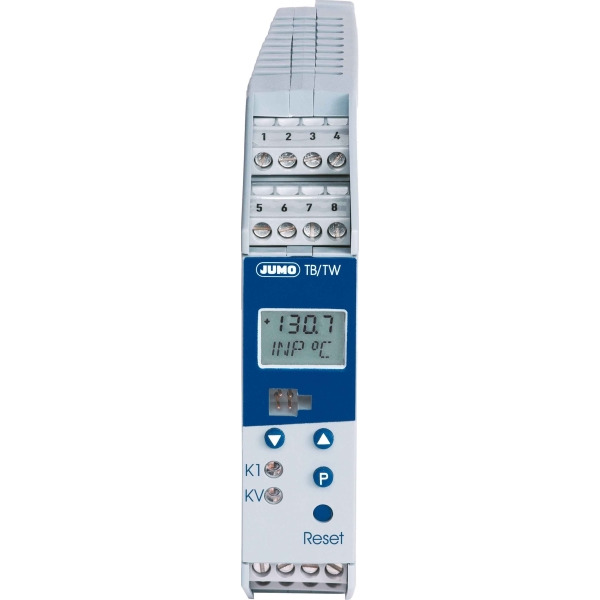

Der freiprogrammierbare Temperaturbegrenzer / -wächter nach DIN EN 14597 kann auf Hutschiene montiert werden. Die Spannungsversorgung beträgt AC/DC 20 bis 30 V, 48 bis 63 Hz 5 VA. Der Universalmesseingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. TB/TW überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais die Anlage in einen betriebssicheren Zustand und die LED K1 schaltet von grün auf rot um. Kommt die Anlage wieder in den Gutbereich, muss beim TB die Taste Reset mit einem entsprechenden Werkzeug manuell entriegelt werden. Es ist auch eine externe Entriegelung möglich. Der TW hingegen stellt sich ohne äußere Einwirkung automatisch wieder zurück. Ein Binärausgang DC 24 V / 20 mA kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, welches über LED KV zusätzlich angezeigt wird. Der TB/TW mit Baubreite 22,5 mm wird auf Hut-Schienen montiert und über Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5 mm² verdrahtet. Er hat zusätzlich die Zulassung nach cULus.Installationshinweis
