Technische Daten
| Strommessung | direkte Strommessung |
| Leistungsfaktor | ja |
| Wirkleistung | ja |
| Anzeige | digital |
| Stromversorgung | Netzbetrieb |
| Blindleistung | ja |
| Scheinleistung | ja |
| Leistung/Arbeit | ja |
| Anzahl der Spannungseingangskanäle | 3 |
| Messwertspeicher | ja |
| Anzahl der Stromeingangskanäle | 4 |
| Schnittstelle | ja |
| Phasenwinkel (cos phi) | ja |
| Oberwellenmessung | ja |
Beschreibung

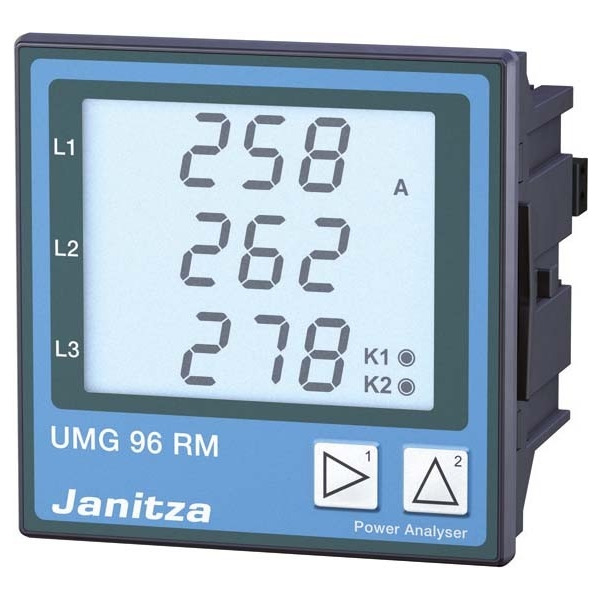

Energiemessgerät UMG 96RM-P mit Profibus, (UL)Versorgungsspannung 90V..277V (50/60Hz)90V..250V DC, 300V CATIIISpannungsmessung, Messkategorie 300V CATIII,3 Spannungsmesseingänge (L-N: 20V-300V
L-L: 34V- 520V
45Hz-65Hz),3+1 Strommesseingänge 0..5A, Ansprechstrom 5mA,Messung in Dreiphasen-4-Leitersystemen mit geerdetem Neutralleiter bis max. 277V / 480V,Messung in ungeerdeten Dreiphasen-3-Leitersystemen bis max. 480V,Messung in Einphasen-3-Leitersystemen bis max. 220V-440V,Messung in Einphasen-2-Leitersystemen bis max. 220V,2+4 digitale Ausgänge,4 digitale Eingänge,Uhr und Datenspeicher (5MB / 256 MB Flash)Schnittstellen: RS485, USB, Sub D 9 poligProtokoll: ProfibusZubehör (inklusiv):33.03.219 Installationsanleitung, Sicherheitshinweise und "
Software-GridVis"
Schnelleinstieg52.22.251 Befestigungssatz 08.02.434 USB Anschlusskabel52.00.008 RS485 Abschlusswiderstand 120 OhmProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
