Technische Daten
| Blindleistung | ja |
| Anzahl der Spannungseingangskanäle | 3 |
| Stromversorgung | Netzbetrieb |
| Anzeige | digital |
| Strommessung | direkte Strommessung |
| Oberwellenmessung | ja |
| Leistungsfaktor | ja |
| Messwertspeicher | nein |
| Scheinleistung | ja |
| Phasenwinkel (cos phi) | ja |
| Schnittstelle | ja |
| Wirkleistung | ja |
| Leistung/Arbeit | ja |
| Anzahl der Stromeingangskanäle | 3 |
Beschreibung

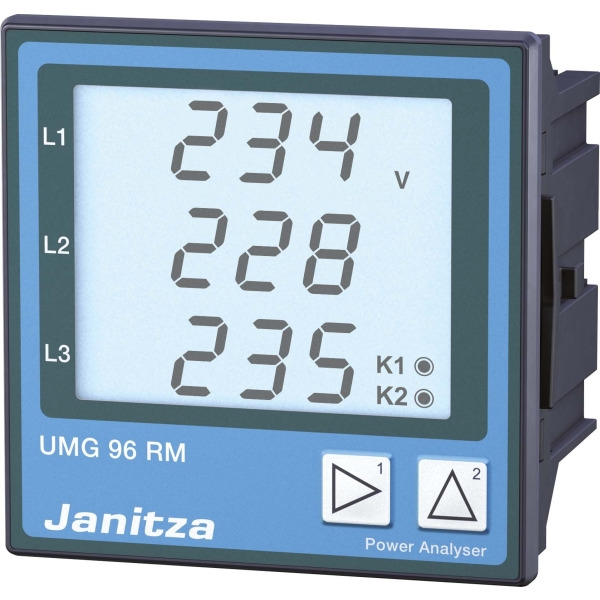

Energiemessgerät UMG 96RM-M mit M-Bus, (UL)Versorgungsspannung 90V..277V (50/60Hz)90V..250V DC, 300V CATIIISpannungsmessung, Messkategorie 300V CATIII,3 Spannungsmesseingänge (L-N: 20V-300V
L-L: 34V- 520V
45Hz-65Hz),3 Strommesseingänge 0..5A, Ansprechstrom 5mA,Messung in Dreiphasen-4-Leitersystemen mit geerdetem Neutralleiter bis max. 277V / 480V,Messung in ungeerdeten Dreiphasen-3-Leitersystemen bis max. 480V,Messung in Einphasen-3-Leitersystemen bis max. 220V-440V,Messung in Einphasen-2-Leitersystemen bis max. 220V,2 digitale / Impulsausgänge,Schnittstelle: M-BusZubehör (inklusiv):33.03.218 Installationsanleitung, Sicherheitshinweise und "
Software-GridVis"
Schnelleinstieg29.01.036 Befestigungsklammern (bereits am Gerät vormontiert)Programmiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
