Technische Daten
| Scheinleistungsmesser | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Blindleistungsmesser | ja |
| Wirkleistungsmessgerät | ja |
| Versorgungsspannung | 90..277 V |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Beschreibung

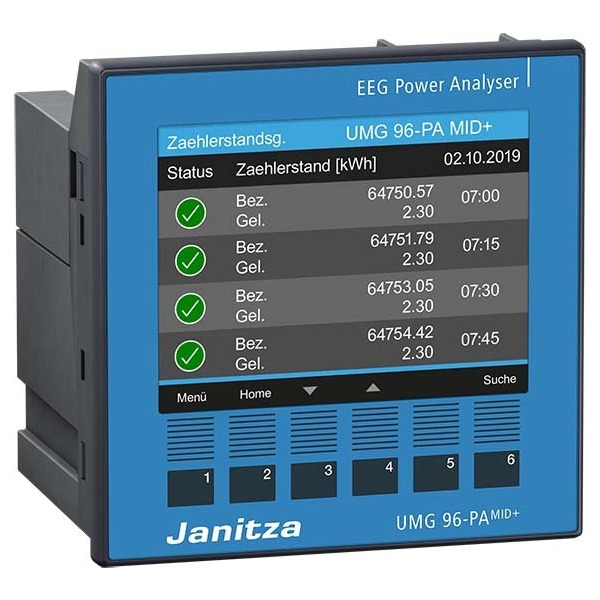

Energiemessgerät UMG 96-PA MID+MID zertifiziert Zählerstandsgang zertifiziert nach PTB-A 50.7mit Uhr, Batterie und Messdatenspeicher 2 Jahre manipulationssicherer Messdatenspeicher für ZählerstandsgangFronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT) Versorgungsspannung: 90 V - 277 V (50/60) Hz oder 90 V - 250 V DCInstallationskategorie: 300 V CAT IIIMessung in TN- und TT-NetzenMessung von Oberschwingungen bis zur 40.Wirkarbeit Klasse 0,2SEU-Baumusterprüfbescheinigung VDE-40048947Geprüft nach EN 50470-1, EN 50470-3, CLC TR 50579Eingangsspannungsbereich: 3 x 57/100 bis 3 x 230/400 VGenauigkeitsklasse B nach EN 50470-1 Impulswertigkeit der S0-Schnittstelle: ohne Wandler 10000 Imp/kWhautomatische Anpassung der Pulswertigkeit bei Verwendung von Messwandlern Der 1. digitale Ausgang ist als S0-Schnittstelle festgelegt für bezogene und gelieferte Wirkenergie.Inkl. Zählerstandsgangmessung3 SpannungsmesseingängeMesskategorie: 600 V CAT III Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)3 StrommesseingängeMesskategorie: 300V CAT II Nennstrom 5A/2A/1A einstellbar (MID-konform) Strommessbereich: 5 mA... 6 AAuflösung: 0,1 mA Peripherie:je 3x Digitale Eingänge und Ausgänge (einer ist festgelegt)1x Analog Ausgang 1x RS485 (Modbus RTU) Zubehör (inklusiv):33.03.375 Installationsanleitung inkl. Sicherheitshinweise und ¿Software-GridVis"
Schnelleinstieg29.01.092 Klemmenabdeckung Versorgung29.01.093 Klemmabdeckung Messung29.01.065 Silikon-Dichtung 96 x 9652.22.251 Befestigungssatz 52.00.008 RS485-Abschlusswiderstand 120 Ohm
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
