Beschreibung

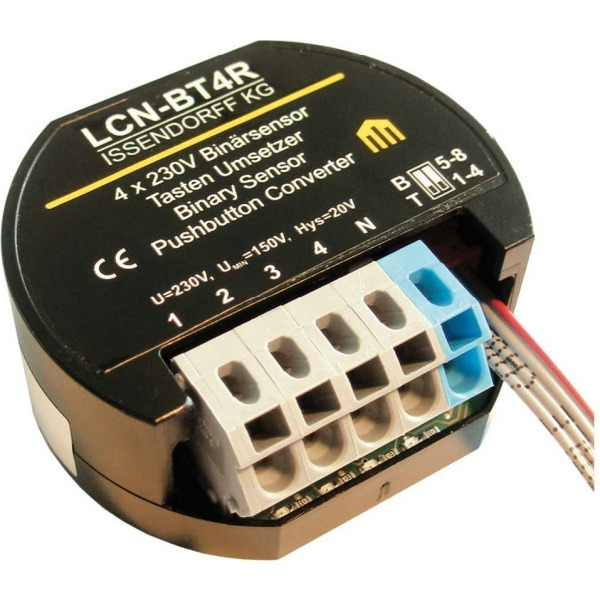

Der LCN-BT4R ist wahlweise als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230VAC) einsetzbar für alle LCN- Busmodule ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BT4R werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. In der Funktion als Tastenumsetzer werden die Kommandos Kurz, Lang & Los in der A-Tabelle ausgelöst, als Binärsensor die Kommandos Lang & Los in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4R umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können z.B. Zeitschaltuhr- oder andere beliebige Dauerkontakte ausgewertet werden.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
