Technische Daten
| Art der Abdeckung | Deckel |
| Breite | 600 mm |
| Tiefe | 170 mm |
| Ausführung Deckel | geschlossen |
| Schutzart (IP) | IP65 |
| Innentiefe | 146 mm |
| Mit Schloss | nein |
| Farbe | grau |
| DIN-Schiene | ja |
| Werkstoff des Gehäuses | Kunststoff |
| Einbautiefe | 93 mm |
| RAL-Nummer | 7035 |
| Anzahl der Reihen | 3 |
| Höhe | 600 mm |
| Mit Montageplatte | nein |
| EMV-Ausführung | nein |
| Montageart | Aufputz |
| Breite in Teilungseinheiten | 28 |
| Transparenter Deckel/Tür | ja |
| Anbaumöglichkeit | ja |
Beschreibung

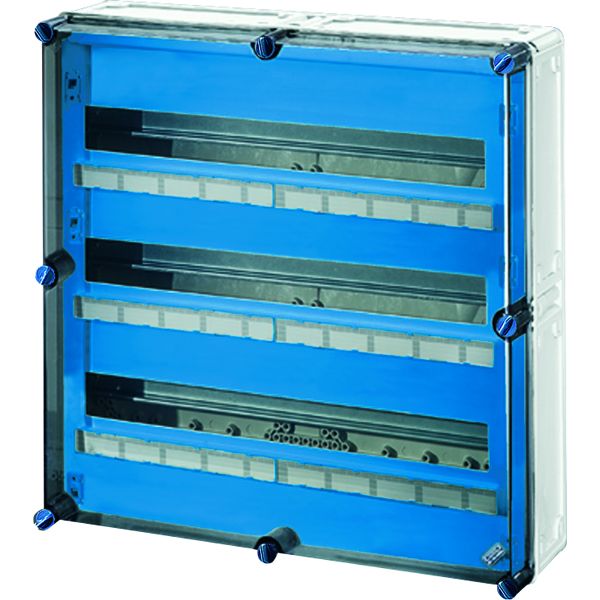

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 84 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Ohne PE- und N-Klemmen. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparenter Deckel, Deckelverschlüsse für Handbetätigung. Mit herausnehmbarem Traggerüst und Erdungsanschluss. Kabeleinführung nur über Anbauflansche möglich.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
