Technische Daten
| Tiefe | 170 mm |
| Einbautiefe | 146 mm |
| Art der Abdeckung | Deckel |
| Funktionserhalt | ohne |
| Art der Tür | ohne |
| Anzahl der Leitungseinführungen | 44 |
| Anzahl der Reihen | 1 |
| Transparenter Deckel/Tür | nein |
| Materialstärke Gehäuse | 3 mm |
| Materialstärke Tür/Deckel | 3 mm |
| Schutzklasse | II |
| Geeignet für Blitzschutz | nein |
| Mit Montageplatte | nein |
| Werkstoff des Gehäuses | Kunststoff |
| RAL-Nummer | 7035 |
| Breite | 300 mm |
| Anzahl der Öffnungen für Flanschplatten | 6 |
| Montageart | Aufputz |
| Innentiefe | 146 mm |
| Anbaumöglichkeit | ja |
| Höhe | 450 mm |
| Mit Schloss | nein |
| Schlagfestigkeit | IK08 |
| Anzahl der Module | 1 |
| Ausführung Deckel | geschlossen |
| Geeignet für Außengebrauch | ja |
| Schutzart (IP) | IP65 |
Beschreibung

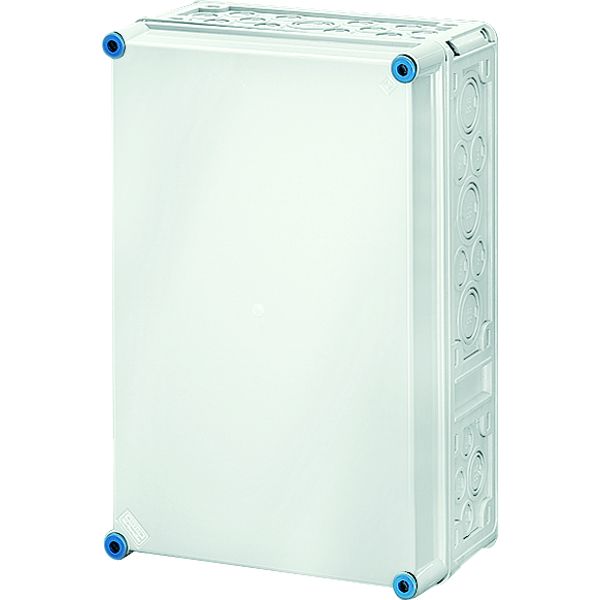

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Leergehäuse mit nicht durchsichtigem Deckel. Einbaumaße B 275 x H 425 x T 150 mm für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene. Max. Einbautiefe bei eingebauter Montageplatte 146 mm, bei eingebauter Tragschiene 135 mm. Deckelverschlüsse mit Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
