Technische Daten
| Anzahl der Leitungseinführungen | 40 |
| Geeignet für Außengebrauch | ja |
| Anzahl der Module | 1 |
| Art der Tür | ohne |
| Innentiefe | 146 mm |
| Schutzart (IP) | IP65 |
| Schutzklasse | II |
| Einbautiefe | 146 mm |
| Tiefe | 170 mm |
| Materialstärke Tür/Deckel | 3 mm |
| Breite | 300 mm |
| Höhe | 300 mm |
| Ausführung Deckel | geschlossen |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Anbaumöglichkeit | ja |
| Farbe | grau |
| Funktionserhalt | ohne |
| Materialstärke Gehäuse | 3 mm |
| Mit Schloss | nein |
| Anzahl der Reihen | 1 |
| Geeignet für Blitzschutz | nein |
| Mit Montageplatte | nein |
| Werkstoff des Gehäuses | Kunststoff |
| Schlagfestigkeit | IK08 |
| Art der Abdeckung | Deckel |
| Transparenter Deckel/Tür | nein |
| Montageart | Aufputz |
| RAL-Nummer | 7035 |
Beschreibung

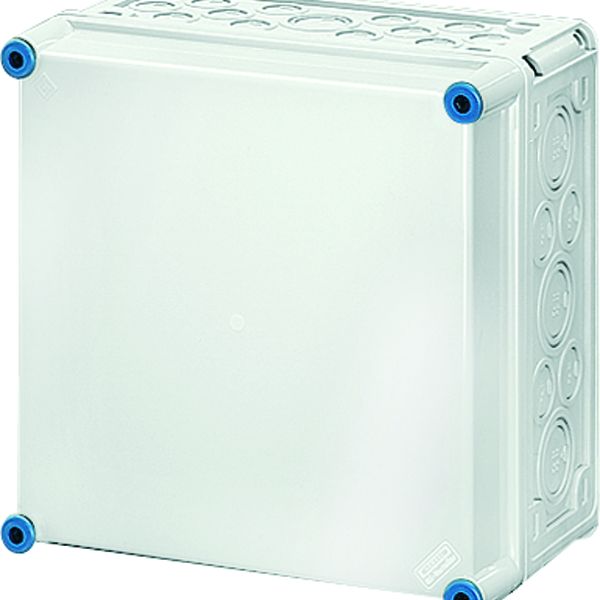

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Leergehäuse mit nicht durchsichtigem Deckel. Einbaumaße B 275 x H 275 x T 150 mm für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene. Max. Einbautiefe bei eingebauter Montageplatte 146 mm, bei eingebauter Tragschiene 135 mm. Deckelverschlüsse mit Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
