Technische Daten
| Anzahl der Reihen | 1 |
| Mit Montageplatte | nein |
| Art der Abdeckung | Deckel |
| Materialstärke Gehäuse | 3 mm |
| Anzahl der Module | 1 |
| Schutzart (IP) | IP65 |
| Mit Schloss | nein |
| Anbaumöglichkeit | ja |
| Höhe | 300 mm |
| Transparenter Deckel/Tür | ja |
| Schlagfestigkeit | IK08 |
| Tiefe | 170 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Montageart | Aufputz |
| Einbautiefe | 146 mm |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 40 |
| Breite | 300 mm |
| Materialstärke Tür/Deckel | 3 mm |
| Geeignet für Blitzschutz | nein |
| RAL-Nummer | 7035 |
| Ausführung Deckel | geschlossen |
| Schutzklasse | II |
| Funktionserhalt | ohne |
| Art der Tür | ohne |
| Innentiefe | 146 mm |
| Geeignet für Außengebrauch | ja |
Beschreibung

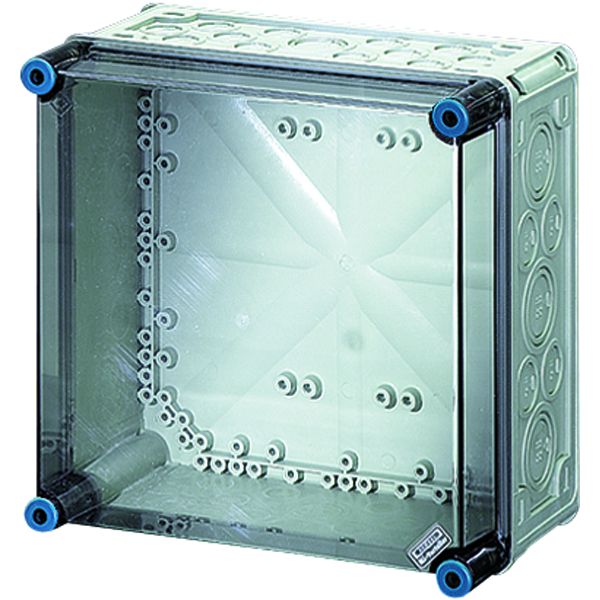

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Leergehäuse mit transparentem Deckel. Einbaumaße B 275 x H 275 x T 150 mm für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene. Max. Einbautiefe bei eingebauter Montageplatte 146 mm, bei eingebauter Tragschiene 135 mm. Deckelverschlüsse mit Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
