Technische Daten
| Ausführung Deckel | geschlossen |
| Geeignet für Blitzschutz | nein |
| Anzahl der Module | 1 |
| Funktionserhalt | ohne |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Mit Montageplatte | nein |
| Art der Abdeckung | Deckel |
| Werkstoff des Gehäuses | Kunststoff |
| Anzahl der Reihen | 1 |
| Art der Tür | ohne |
| Farbe | grau |
| Schutzklasse | II |
| Anbaumöglichkeit | ja |
| Mit Schloss | nein |
| Montageart | Aufputz |
| Anzahl der Leitungseinführungen | 30 |
| Höhe | 150 mm |
| Materialstärke Gehäuse | 3 mm |
| Schlagfestigkeit | IK08 |
| Tiefe | 170 mm |
| Geeignet für Außengebrauch | ja |
| Einbautiefe | 146 mm |
| RAL-Nummer | 7035 |
| Transparenter Deckel/Tür | nein |
| Schutzart (IP) | IP65 |
| Breite | 300 mm |
| Materialstärke Tür/Deckel | 3 mm |
| Innentiefe | 146 mm |

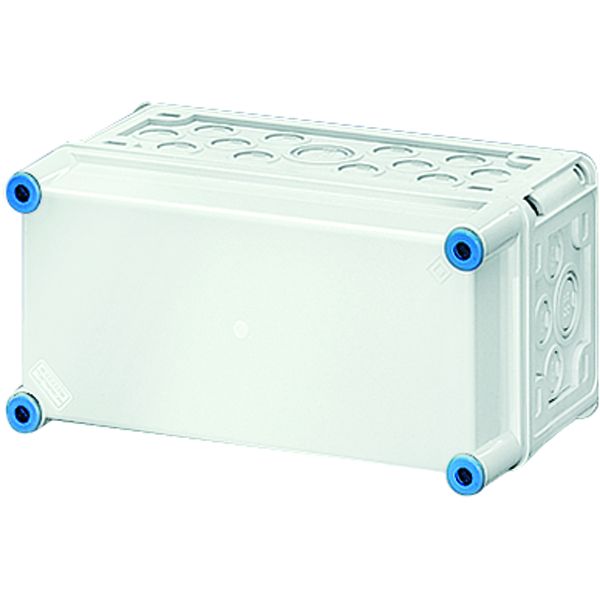

Beschreibung
Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Leergehäuse mit nicht durchsichtigem Deckel. Einbaumaße B 275 x H 125 x T 150 mm für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene. Max. Einbautiefe bei eingebauter Montageplatte 146 mm, bei eingebauter Tragschiene 135 mm. Deckelverschlüsse mit Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
