Technische Daten
| Max. Bemessungsbetriebsspannung Ue bei AC | 800 V |
| Gehäusetiefe | 163 mm |
| Polzahl | 3 |
| Bemessungsbetriebsstrom Ie | 125 A |
| Gehäusehöhe | 360 mm |
| Gehäusebreite | 270 mm |
| Bemessungsisolationsspannung Ui | 690 V |
| Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
| Baugröße der Sicherungseinsätze | NH000 |
| Schutzart (IP) | IP65 |
| Mit Sicherungsüberwachung | nein |
Beschreibung

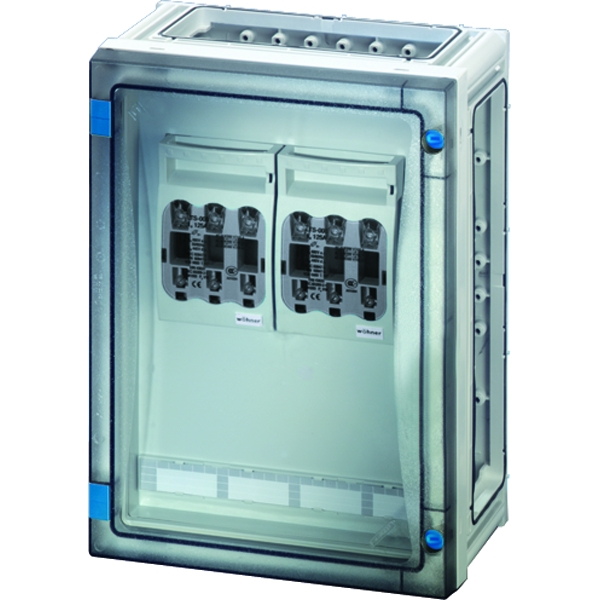

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Gehäuse mit Sicherungslasttrennschaltern NH 00C, 3-polig, nach IEC 60947-3 auf Montageplatte. Mit Zuleitungsklemmen, PE- und N-Klemmen. Mit Brücke zur Aufteilung der Zuleitung. Anschlussraum veränderbar. Mit transparenter Tür und Türverschluss mit Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
