Technische Daten
| Werkstoff des Gehäuses | Kunststoff |
| Anbaumöglichkeit | ja |
| Breite in Teilungseinheiten | 12 |
| Ausführung Deckel | geschlossen |
| Mit Schloss | nein |
| Art der Abdeckung | Tür |
| Einbautiefe | 93 mm |
| EMV-Ausführung | nein |
| Mit Montageplatte | nein |
| Breite | 276 mm |
| Farbe | grau |
| DIN-Schiene | ja |
| RAL-Nummer | 7035 |
| Innentiefe | 136 mm |
| Höhe | 546 mm |
| Schutzart (IP) | IP65 |
| Montageart | Aufputz |
| Tiefe | 186 mm |
| Transparenter Deckel/Tür | ja |
| Anzahl der Reihen | 3 |
Beschreibung

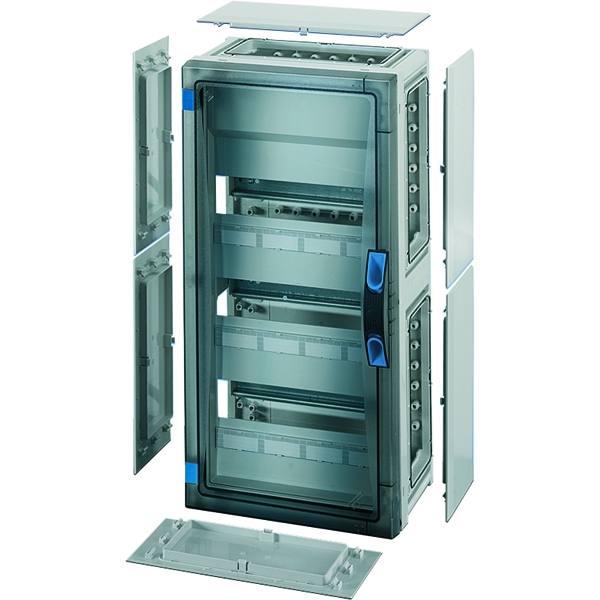

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 36 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Mit PE- und N-Klemmen für Kupfereiter. N trennbar für unterschiedliche Potenziale. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparente Tür und plombierbarer Türverschluss mit Handbetätigung. Mit Verschlussplatten-Set.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
