Technische Daten
| Ausführung Deckel | geschlossen |
| Tiefe | 163 mm |
| Anzahl der Module | 1 |
| Materialstärke Tür/Deckel | 3 mm |
| Innentiefe | 136 mm |
| Schutzklasse | II |
| Geeignet für Außengebrauch | ja |
| Anbaumöglichkeit | ja |
| Höhe | 360 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Materialstärke Gehäuse | 3 mm |
| Transparenter Deckel/Tür | nein |
| Breite | 540 mm |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Einbautiefe | 136 mm |
| Art der Tür | Einzel |
| Mit Montageplatte | nein |
| Art der Abdeckung | Tür |
| Funktionserhalt | ohne |
| Montageart | Aufputz |
| Mit Schloss | nein |
| Anzahl der Öffnungen für Flanschplatten | 6 |
| RAL-Nummer | 7035 |
| Anzahl der Reihen | 1 |
| Geeignet für Blitzschutz | nein |
Beschreibung

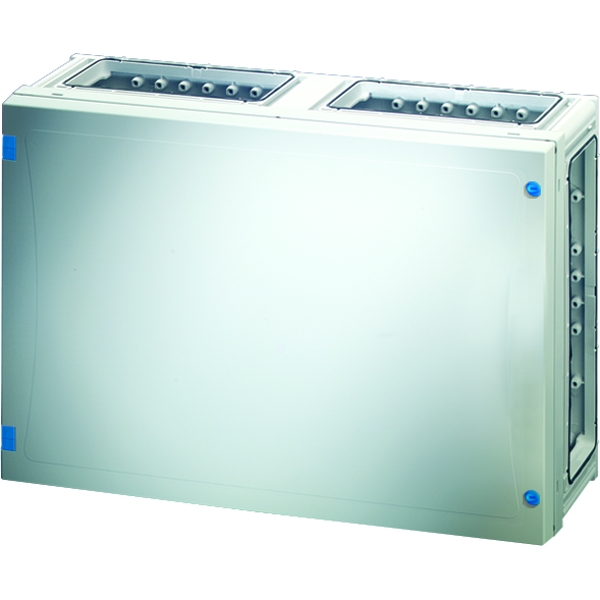

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Leergehäuse mit nicht durchsichtiger Tür und Türverschluss mit Werkzeugbetätigung. Für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene, Einbaumaße B 486 x H 306 x T 140 mm. Max. Einbautiefe bei eingebauter Montageplatte 136 mm, bei eingebauter Tragschiene 125 mm. Die Plombiervorrichtung für die Türplombierung muss separat bestellt werden.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
