Technische Daten
| Höhe | 186 mm |
| Anzahl der Reihen | 1 |
| Materialstärke Gehäuse | 3 mm |
| Transparenter Deckel/Tür | nein |
| RAL-Nummer | 7035 |
| Breite | 276 mm |
| Materialstärke Tür/Deckel | 3 mm |
| Montageart | Aufputz |
| Werkstoff des Gehäuses | Kunststoff |
| Mit Montageplatte | nein |
| Geeignet für Außengebrauch | ja |
| Schutzklasse | II |
| Schutzart (IP) | IP65 |
| Geeignet für Blitzschutz | nein |
| Innentiefe | 136 mm |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Einbautiefe | 136 mm |
| Anzahl der Module | 1 |
| Ausführung Deckel | geschlossen |
| Art der Abdeckung | Tür |
| Funktionserhalt | ohne |
| Art der Tür | Einzel |
| Anbaumöglichkeit | ja |
| Mit Schloss | nein |
| Schlagfestigkeit | IK08 |
| Tiefe | 186 mm |
Beschreibung

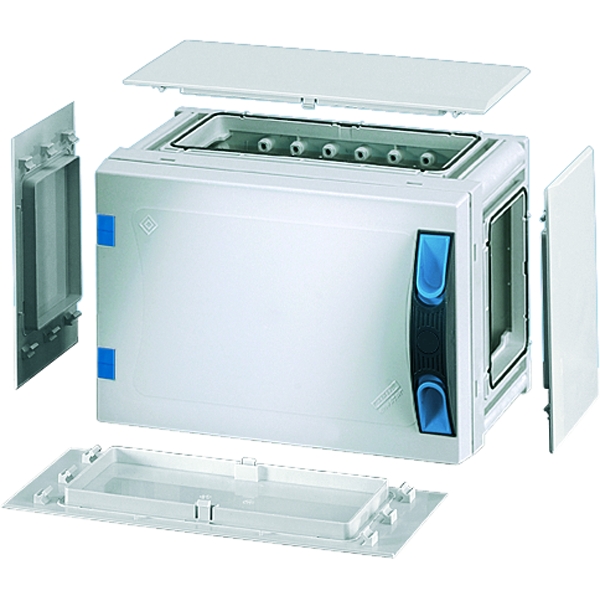

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Leergehäuse mit nicht durchsichtiger Tür und plombierbarem Türverschluss mit Handbetätigung und Verschlussplatten-Set. Für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene, Einbaumaße B 216 x H 126 x T 140 mm. Max. Einbautiefe bei eingebauter Montageplatte 136 mm, bei eingebauter Tragschiene 125 mm.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
