Technische Daten
| Breite | 270 mm |
| Mit Schloss | nein |
| Schutzklasse | II |
| Funktionserhalt | ohne |
| Werkstoff des Gehäuses | Kunststoff |
| Höhe | 180 mm |
| Materialstärke Tür/Deckel | 3 mm |
| Anzahl der Reihen | 1 |
| Innentiefe | 136 mm |
| Ausführung Deckel | geschlossen |
| Mit Montageplatte | nein |
| Anzahl der Module | 1 |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Art der Tür | Einzel |
| Einbautiefe | 136 mm |
| Schlagfestigkeit | IK08 |
| Anbaumöglichkeit | ja |
| Art der Abdeckung | Tür |
| Schutzart (IP) | IP65 |
| RAL-Nummer | 7035 |
| Geeignet für Blitzschutz | nein |
| Montageart | Aufputz |
| Transparenter Deckel/Tür | nein |
| Tiefe | 163 mm |
| Geeignet für Außengebrauch | ja |
| Materialstärke Gehäuse | 3 mm |
Beschreibung

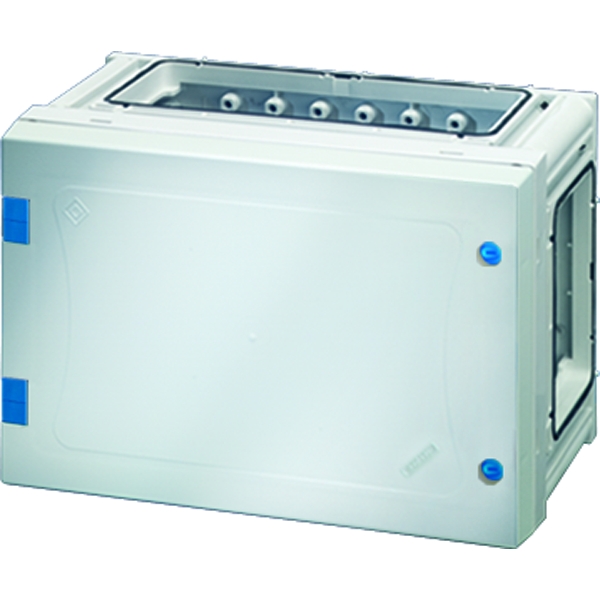

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Leergehäuse mit nicht durchsichtiger Tür und Türverschluss mit Werkzeugbetätigung. Für den Einbau von Geräten auf Montageplatte oder DIN-Tragschiene, Einbaumaße B 216 x H 126 x T 140 mm. Max. Einbautiefe bei eingebauter Montageplatte 136 mm, bei eingebauter Tragschiene 125 mm. Die Plombiervorrichtung für die Türplombierung muss separat bestellt werden.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
