Technische Daten
| Bemessungsspannung | 400 V |
| Polzahl | 4 |
| Schutzart | IP20 |
| Bemessungsisolationsspannung Ui | 400 V |
| Fehlerstrom-Typ | B+ |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | ja |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Spannungsart | AC |
| Kurzschlussfestigkeit (Icw) | 10 kV |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Montageart | DIN-Schiene |
| Bemessungsfehlerstrom | 0,03 A |
| Verschmutzungsgrad | 2 |
| Stoßstromfestigkeit | 5 kA |
| Mit Verriegelungsvorrichtung | ja |
| Einbautiefe | 70 mm |
| Explosionsgeschützt | nein |
| Kurzzeitverzögerter Typ | nein |
| Bemessungsstrom | 40 A |
| Selektiver-Typ | nein |
| Breite in Teilungseinheiten | 4 |
Beschreibung

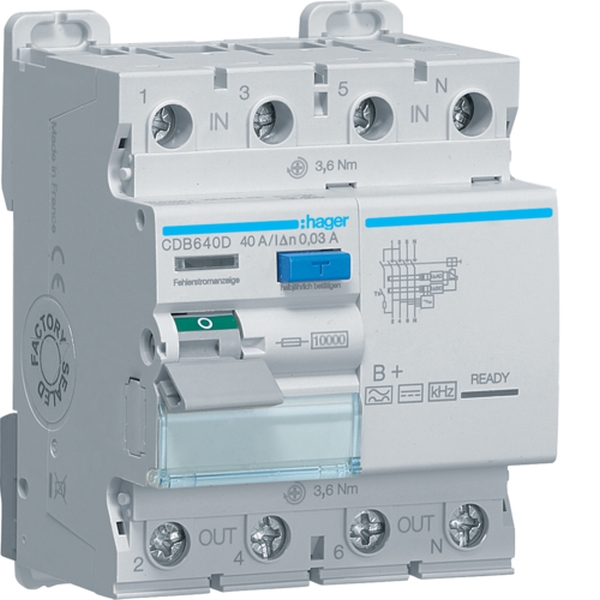

Fehlerstromschutzschalter 4 polig 10kA 40A 30mA Typ B+. Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) und DIN EN 62423 (VDE 0664-40). Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 100 kHz. Die Auslösung innerhalb dieses Frequenzbereiches bis 20 kHz erfolgt unterhalb von 420 mA. Zur Einhaltung der Anforderungen aus den Installationsnormen DIN VDE 0100-410 und DIN VDE 0100-530. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Bi-Connect-Klemmen unten, blaue Test-Taste, Fehlerstromanzeige, Typ Bplus. Betriebsanzeige, Hutschienenschieber oben und unten für leichte Installation. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
