Technische Daten
| Vor Ort-/Handbedienung | nein |
| Bussystem KNX-Funk | nein |
| Andere Bussysteme | ohne |
| Schutzart (IP) | IP20 |
| Montageart | REG |
| Mit LED-Anzeige | nein |
| Mit Busankopplung | nein |
| Bussystem Powernet | nein |
| Bussystem Funkbus | nein |
| Max. Anzahl der Schaltausgänge | 4 |
| Bussystem KNX | ja |
| Bussystem LON | nein |
| Geeignet für C-Last | nein |
| Breite in Teilungseinheiten | 4 |
Beschreibung

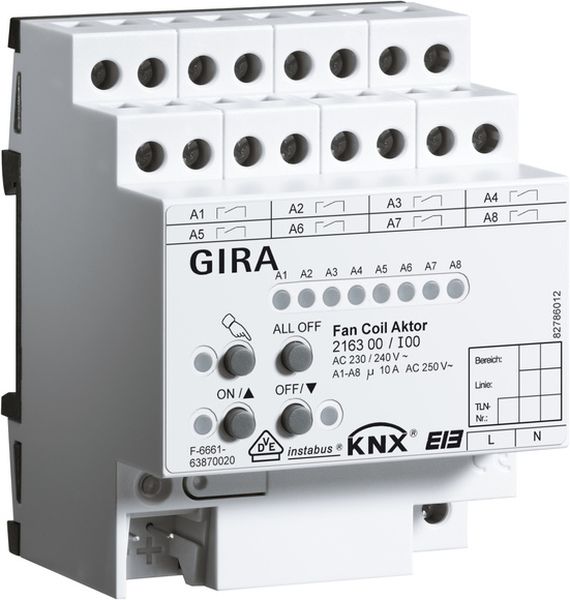

Fan Coil Aktor für KNX - Fan Coil Aktor zur Ansteuerung von Gebläsekonvektoren (Fan Coil Units), die zur Klimatisierung von Räumen eingesetzt werden. - Der Aktor empfängt Telegramme, z. B. von einem Raumtemperaturregler, und setzt die Stellgrößentelegramme in dazu äquivalente Lüfterstufen und Ventilstellungen um. - Anschluss eines Gebläsekonvektors mit bis zu sechs Lüfterstufen oder Anschluss von zwei Gebläsekonvektoren mit jeweils bis zu zwei Lüfterstufen bei 2-Rohr-Systemen. - Handbetätigung. - Baustellenbetrieb: Ausgänge manuell bedienbar ohne Busspannung nur mit der Betriebsspannung. - Betriebsarten für Heiz- oder Kühlbetrieb, oder kombinierten Heiz- und Kühlbetrieb. - 2-Rohr- oder 4-Rohrbetrieb. 2-Rohrsystem heizt oder kühlt über eine gemeinsamen Wasserkreislauf. 4-Rohrsystem besteht aus getrennten Vor- und Rücklauf für das Heiz- und Kühlsystem. - Einzelnes oder hierarchisches Schalten der Lüfterstufen. - Rückmeldung, Ausgangsanzeige, Sperrfunktion für jeden Kanal, Stufenbegrenzung. - Verhalten bei Busspannungsausfall oder Bus-/Netzspannungsausfall und nach einem ETS-Programmiervorgang konfigurierbar. - Grenzwerte einstellbar. - Zyklisches oder ereignisorientiertes Senden. - Freie Kanäle können für Schaltfunktionen, z. B. Raumbeleuchtung, genutzt werden. VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Montage auf DIN-Hutschiene. Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
