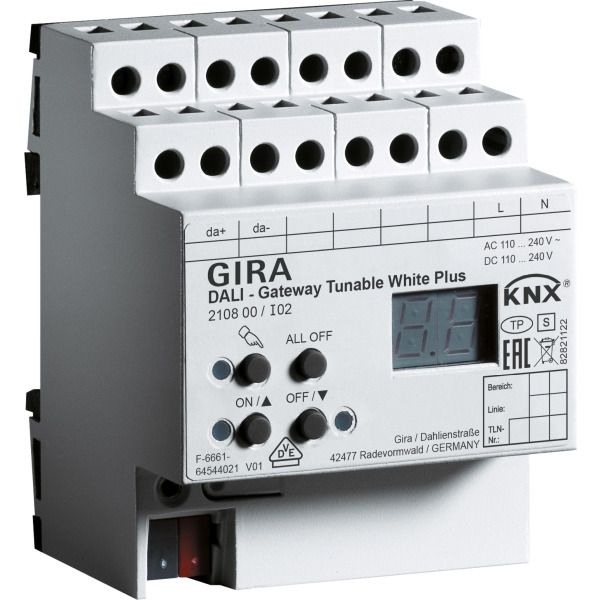

Gira 210800 DALI Gateway Tunable White Plus

Beschreibung

"DALI Gateway Tunable White Plus für KNX - Kompatibel zu DALI und DALI-2 Standard. - Steuern von Leuchten und anderen Anwendungen mit DALI Betriebsgerät in KNX Installationen. - Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 (Clour Type: Colour Temperatur) für Tunable White gemäß IEC 62386-209. - Kurzschlussschutz, Überspannungsschutz, Überlastschutz. - Schalten und Dimmen von maximal 64 Leuchten mit DALI Betriebsgeräten. - Bis zu 6 unterschiedliche Adressierungsarten ermöglichen das gruppenorientierte und einzeladressierte Ansteuern von DALI Leuchten über KNX Telegramme. - Bei Gruppenadressierung stehen bis zu 32 unabhängige DALI Gruppen zur Verfügung. Diese können um 64 einzeladressierbare DALI Gerätekanäle ergänzt werden. - Ansteuerung von DALI Betriebsgeräten des Gerätetyps ""Colour Control"" (DALI Device Type 8, Colour Type: Colour Temperature) in der spezifischen Ausprägung ""Tunable White (TW)"". Steuerung der Farbtemperatur über relatives oder absolutes Dimmen und zusätzlich über Szenen und Effekte. - Zentralsteuerung aller angeschlossenen DALI Komponenten möglich (Broadcast). - Handbetätigung unabhängig vom Bus (Baustellenbetrieb mit Broadcast-Steuerung). Steuerung des Schaltzustands und der Helligkeit. - Rückmeldungen von DALI Fehlerstatus oder DALI Kurzschluss und Meldung von Ausfall der Versorgungsspannung. - Zentrale Schaltfunktion. - Sammelrückmeldung aller Schaltzustände möglich. - 16 Lichtszenen. - Effektsteuerung zur Realisierung dynamischer Lichtstimmungen. 16 Effekte mit jeweils bis zu 16 Effekt-Schritten. Timer mit dem sich Effekte abhängig von Uhrzeit und Wochentag starten und stoppen lassen. Gruppen- und Gerätefunktionen: - Schalten und Helligkeitswert: Aktive oder passive Rückmeldefunktionen. - Einstellung der Helligkeitsgrenzwerte (Minimal- bzw. Maximalhelligkeit). - Dimmverhalten und Dimmkennlinien parametrierbar. - Lampenschonendes Ein- und Ausschalten. - Sperrfunktion oder Zwangsstellungsfunktion parametrierbar. - Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenhausfunktion - auch mit Vorwarnfunktion). - Betriebsstundenzähler. - DALI Power-ON-Level und DALI System-Failure-Level einstellbar. - Reaktionen bei Busspannungsausfall und -wiederkehr und nach ETS-Programmiervorgang einstellbar. - Steuerung der Farbtemperatur über absolutes Dimmen und relatives Dimmen, parametrierbares Dimmverhalten, minimale und maximale Farbtemperatur einstellbar, Rückmeldungen für aktuelle und ungültige Farbtemperatur. Betrieb von Notleuchten: - Einbindung des Geräts in DALI Notlichtsysteme. Das DALI Gateway ist in der Lage, DALI Standardbetriebsgeräte für Beleuchtungssteuerungen gemäß IEC 62386-101 (DALI System) und IEC 62386-102 (Control-Gear) als Notleuchte in zentralversorgte Notlichtsysteme zu integrieren. - Überwachung auf Ausfall der allgemeinen Spannungsversorgung. - Verhalten am Ende des Notbetriebs einstellbar. - Helligkeit und Farbtemperatur bei aktivem Notbetrieb einstellbar. ETS-Plug-in: - DALI Inbetriebnahme ohne zusätzliche Softwarekomponenten. Das Identifizieren, Adressieren und Zuordnen von DALI Betriebsgeräten erfolgt im ETS-Plug-in. - Zuordnen von Einzelgeräten zu Gruppen auch ohne Programmierverbindung zum Gerät. - Kompatibilitätsprüfung der DALI Gerätetypen bei der Zuordnen von DALI Betriebsgeräten. - Kompatibilitätsmodus zur Unterstützung nicht DALI konformer Betriebsgeräte. - Partielle DALI Inbetriebnahme. - Testfunktion aller angelegten DALI Gruppen oder DALI Betriebsgeräte. - Exportieren und Importieren einer Vorlage. - Druckfunktion zur Erstellung eines Reports. DALI-2 Unterstützung ab Indexstand I03. Betrieb von Notbeleuchtungsanlagen: Die gesetzlichen und normativen Vorgaben sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender / Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden. VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Projektierung und Inbetriebnahme des Geräts ab ETS 4.2 oder ETS 5 (Empfehlung). Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten."
