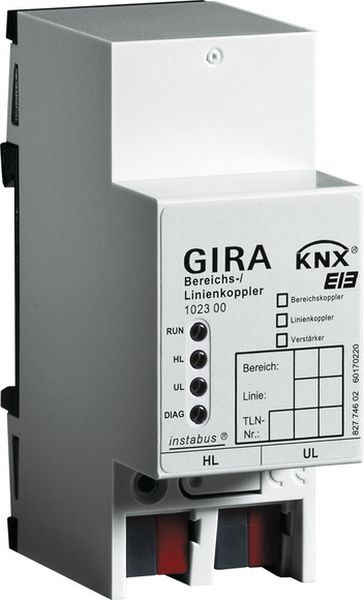

Gira 102300 Bereichs- Linienkoppler bzw. Linienverstärker für KNX

Beschreibung

"Bereichs-/Linienkoppler bzw. Linienverstärker für KNX Merkmale:- Der Bereichs-/Linienkoppler verbindet datentechnisch zwei KNX Linien miteinander und gewährleistet eine galvanische Trennung zwischen diesen Linien. Dadurch kann jede Buslinie einer KNX Installation elektrisch unabhängig von den anderen Linien betrieben werden. - Unterstützung von KNX Data Secure Kommunikation (KNX Data Secure Telegramme können verarbeitet und entsprechend der Einstellungen gefiltert, weitergeleitet oder gesperrt werden). - Schnelle Kommunikation zwischen KNX Produkten in Hauptlinie und Linie (Long Frame Unterstutzung ab ETS5). Bereichs-/Linienkoppler: - Einsatz als Bereichs- oder Linienkoppler je nach Vergabe der physikalischen Adresse und Parametrierung. - Verringerung der Busbelastung durch Filterfunktion (Filtertabelle). - Weiterleitung von Gruppentelegrammen parametrierbar. - Wiederholungsrate bei Übertragungsfehlern. - Telegrammbestätigung parametrierbar. - Unterstützung des vollständig erweiterten Gruppenadressbereichs von 0 bis 31 mit den Funktionen ""sperren"", ""ungefiltert weiterleiten"" und ""filtern"" in beide Kommunikationsrichtungen zwischen Haupt- und Unterlinie. - Funktion ""ungefiltert weiterleiten"" und ""sperren"" auch für physikalisch adressierte Telegramme zwischen Haupt- und Unterlinie in beide Kommunikationsrichtungen auswählbar (Programmier- und Sabotageschutz). - Funktion ""Wiederholung : ja/nein"" bei Übertragungsfehlern auf der Haupt- bzw. Unterlinie für die Telegrammart ""Broadcast"" separat einstellbar. - Telegrammbestätigung auf der Haupt- bzw. Unterlinie mit den Einstellungen ""immer"" und ""nur bei Weiterleitung"" separat für Gruppentelegramme und physikalisch adressierte Telegramme möglich. - Für physikalisch adressierte Telegramme ist die Einstellung ""immer abweisen NACK (Not-Acknowledge)"" auswählenbar (Programmierschutz mit Rückmeldung). Linienverstärker: - Als Linienverstärker ist die Erweiterung von Linien auf max. vier Liniensegmente (max. drei parallelgeschaltete Linienverstärker pro Linie) mit jeweils bis zu 64 Teilnehmern möglich. - Wiederholungsrate bei Übertragungsfehlern. Hinweise:Für jede Linie (Bereichslinie, Hauptlinie, Linie) bzw. jedes Liniensegment ist eine separate Spannungsversorgung notwendig. Lieferumfang:"
