Technische Daten
| Mit abnehmbaren Klemmen | nein |
| Komplettgerät mit Sockel | nein |
| Mit LED-Anzeige | nein |
| Tiefe | 29 mm |
| Anzahl der Kontakte als Wechsler | 2 |
| Breite | 12,4 mm |
| Ausführung des elektrischen Anschlusses | Leiterplattenanschluss |
| Höhe | 25 mm |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb, Polung | ungepolt |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Mit zwangsgeführten Kontakten | ja |
| Art des Schaltkontaktes | Einfachkontakt |
| Nennstrom | 8 A |
| Spannungsart zur Betätigung | DC |
| Schutzart (IP) | IP40 |
Beschreibung

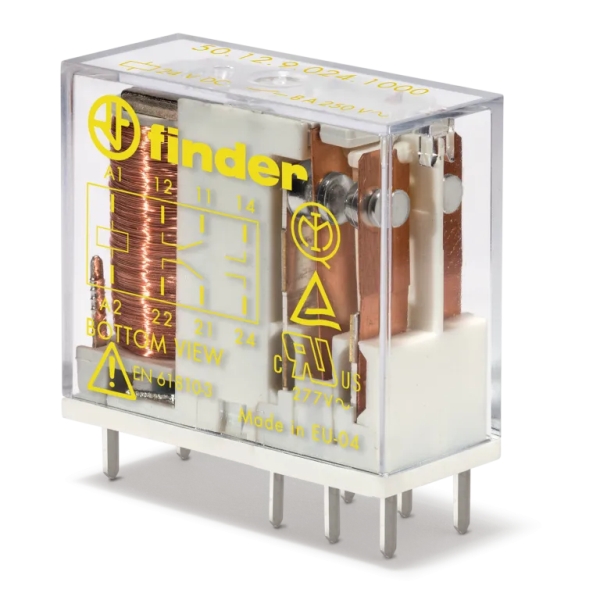

Printrelais mit zwangsgeführten Kontakten nach EN 61810-3, Typ B, 2 Wechsler für 8 A, Kontaktpinraster 5 mm, Kontaktmaterial AgNi, Versorgungsspannung 24 V DC, Spulenwiderstand 820 Ohm. Spulenleistung 0,7 W. Relaisschutzart RT II. Nach EN 61810-3 (Typ B) dürfen als zwangsgeführte Kontakte nur ein Öffner und ein Schließer (11-12 und 21-24 oder 21-22 und 11-14) genutzt werden.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
