Technische Daten
| Max. Glühlampenlast | 2000 W |
| Steuerspannungsart 1 | DC |
| Frequenz der Steuerspannung 1 | 0 Hz |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der Kontakte als Schließer | 1 |
| Versorgungsspannung | 24 V |
| Geeignet für Handbedienung | ja |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 750 VA |
| Steuerspannung 1 | 24 V |
| Max. Leuchtstofflampenlast | 1000 VA |
| Funktion | mechanisch Schalter |
| Max. Schaltstrom (cos phi 0,6) | 12 A |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Bemessungsschaltstrom | 16 A |
| Einbautiefe | 58,4 mm |
| Anzahl der Kontakte als Öffner | 1 |
Beschreibung

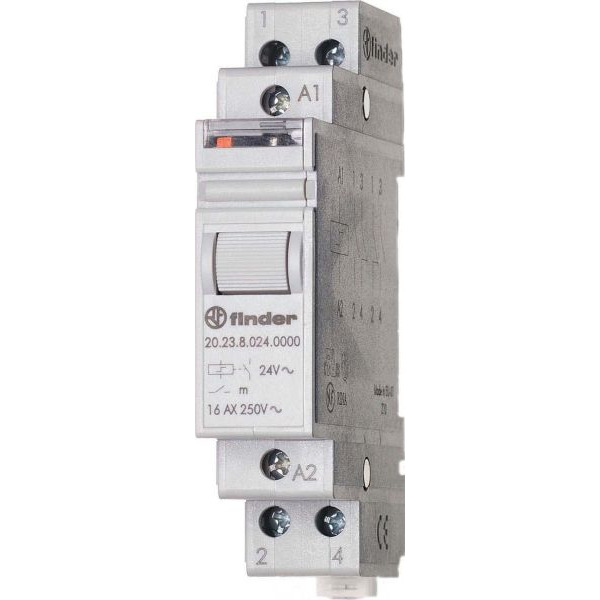

Stromstoßschalter für 35 mm-Schiene, 1 Schließer und 1 Öffner für 16 A / 250 V AC, Kontaktmaterial AgSnO², max. Schaltleistungen bei 230 V AC: AC1 4000 VA, AC15 750 VA, Glüh- und Halogenlampen 2000 W, Leuchtstofflampen kompensiert 750 W, Leuchtstofflampen unkompensiert 1000 W, Energiesparlampen 400 W, LED (230 V AC) 400 W, NV-Halogenlampen oder LED mit EVG 400 W, NV-Halogenlampen oder LED mit KVG 800 W, Spulendaten: 24 V DC, 5 W, 105 Ohm, Breite 17,5 mm, Schaltfolge: aus an / an aus, Prüftaste und mechanische Schaltstellungsanzeige, Relaisschutzart: IP 20
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
