Technische Daten
| Max. Schaltstrom (cos phi 0,6) | 12 A |
| Ausschaltvorwarnung | ohne |
| Steuerspannung 1 | 230 V |
| Versorgungsspannung | 230 V |
| Taster Glimmlampenstrom | 25 mA |
| Stromstoßfunktion wählbar | nein |
| Bemessungsschaltstrom | 16 A |
| Nachschaltung | nachschaltbar + Dauerlicht |
| Funktion | elektronisch |
| Einbautiefe | 60,8 mm |
| Max. Leuchtstofflampenlast | 1500 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 1000 VA |
| Max. Glühlampenlast | 3000 W |
| Rückfallverzögerung | 0,5..20 min |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
| Montageart | DIN-Schiene |
| Frequenz der Steuerspannung 1 | 50..60 Hz |
| Schaltungsart | 3- und 4-Leiter-Schaltung |
| Anzahl der Kontakte als Schließer | 1 |
| Breite in Teilungseinheiten | 1 |
| Spannungsart der Versorgungsspannung | AC |
| Steuerspannungsart 1 | AC |
Beschreibung

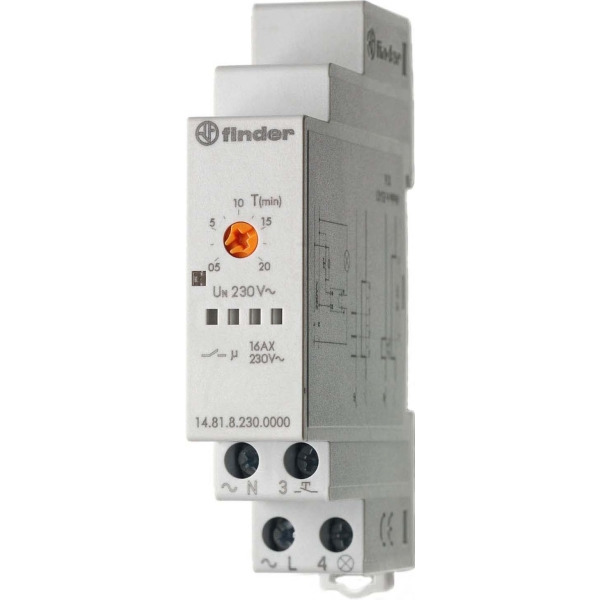

Treppenhaus-Lichtautomat, für DIN-Schiene, 17,5 mm breit, 1 Schließer für 16 A / 250 V AC, Kontaktmaterial AgSnO², 2 Funktionen: Zeitbereich 0,5 bis 20 min, Servicefunktion. (Mit Betätigen des Tasters länger als 5 Sek. schließt der Ausgangskontakt für 60 Minuten. Schaltet im Spannungs-Nulldurchgang, für L- und N-Schaltung geeignet, Lampenlasten: Glüh- und Halogenlampen 3000 W, Energiesparlampen 600 W, LED (230 V AC) 600 W, NV-Halogenlampen oder LED mit EVG 600 W, NV-Halogenlampen oder LED mit KVG 1500 W, Leuchtstofflampen mit EVG 1500 W, Leuchtstofflampen mit KVG 1000 W, Anschlussspannung: 230 V AC. Sämtliche Anschlüsse sind unten angeordnet
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
