Technische Daten
| Breite in Teilungseinheiten | 2 |
| Tragschienenmontage möglich | ja |
| Ausgangsspannung geregelt | ja |
| Leistungsabgabe | 24 W |
| Wandmontage möglich | nein |
| Max. Ausgangsstrom 1 | 1 A |
| Höhe | 58 mm |
| Bemessungsversorgungsspannung bei AC 50 Hz | 110..240 V |
| Spannungsart der Versorgungsspannung | AC |
| Kurzschlussfest | ja |
| Tiefe | 58 mm |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Stabilisiert | ja |
| Nennwert Ausgangsspannung 1 | 24 V |
| Geeignet für Reiheneinbau | ja |
| Breite | 36 mm |
| Ausgangsspannung einstellbar | nein |
| Schutzart (IP) | IP20 |
| 1. Ausgangsspannung | 24 V |
| Einbaubreite | 36 mm |
Beschreibung

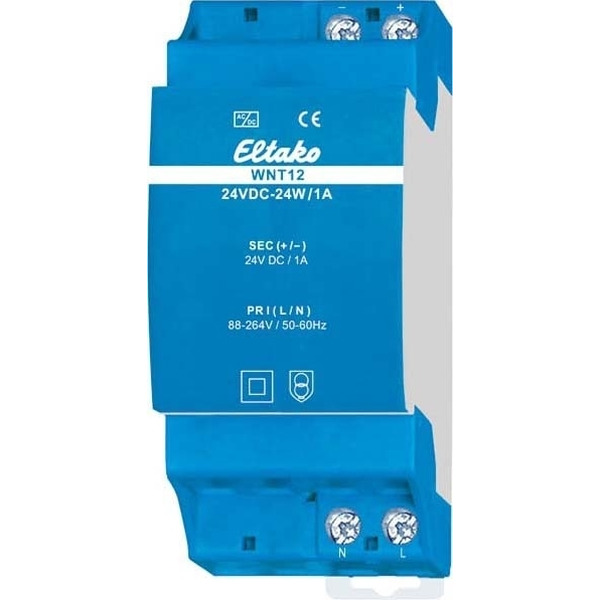

Weitbereichs-Schaltnetzteil. Nennleistung 24W. Stand-by-Verlust nur 0,2 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Bei einer Belastung größer als 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen ab 12 Watt Nennleistung und bei Dimmern ist beidseitig 1/2 Teilungseinheit Lüftungsabstand mit den Distanzstücken DS12 erforderlich. Weitbereichs-Eingangsspannung 88-264V AC (110V- 20% bis 240V +10%). Wirkungsgrad 24V DC 87%. Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion).
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
