Technische Daten
| Nennwert Ausgangsspannung 1 | 12 V |
| Tragschienenmontage möglich | ja |
| Breite | 18 mm |
| 1. Ausgangsspannung | 12 V |
| Geeignet für Reiheneinbau | ja |
| Kurzschlussfest | ja |
| Schutzart (IP) | IP20 |
| Leistungsabgabe | 12 W |
| Ausgangsspannung einstellbar | nein |
| Spannungsart der Versorgungsspannung | AC |
| Höhe | 58 mm |
| Max. Ausgangsstrom 1 | 1 A |
| Bemessungsversorgungsspannung bei AC 50 Hz | 110..240 V |
| Tiefe | 58 mm |
| Ausgangsspannung geregelt | ja |
| Breite in Teilungseinheiten | 1 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Einbaubreite | 18 mm |
| Stabilisiert | ja |
| Wandmontage möglich | nein |
Beschreibung

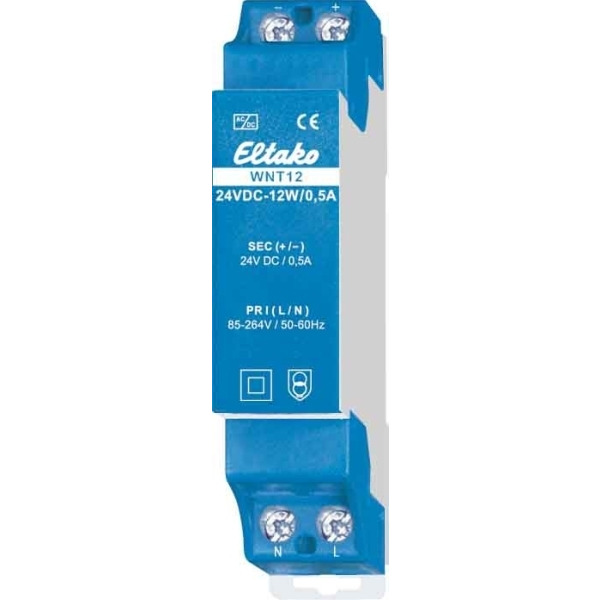

Weitbereichs-Schaltnetzteil. Nennleistung 12W. Stand-by-Verlust nur 0,2 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Bei einer Belastung größer als 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen ab 12 Watt Nennleistung und bei Dimmern ist beidseitig 1/2 Teilungseinheit Lüftungsabstand mit den Distanzstücken DS12 erforderlich. Weitbereichs-Eingangsspannung 88-264V AC (110V- 20% bis 240V +10%). Wirkungsgrad 12V DC 83%. Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion).
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
