Technische Daten
| Spannungsart der Betriebsspannung | AC |
| Bemessungsbetriebsspannung | 500 V |
| Zusatzeinrichtungen möglich | nein |
| Einbautiefe | 46,5 mm |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 560 VA |
| Schutzart (IP) | IP20 |
| Schieber für Handschaltung | nein |
| Spannungsart der Betätigungsspannung | AC |
| Mit Tag-/Nachtfunktion | nein |
| Bemessungsbetätigungsspannung | 230 V |
| Breite in Teilungseinheiten | 3 |
| Brummfrei | ja |
| Bemessungsbetriebsstrom | 20 A |
| Anzahl der Kontakte als Schließer | 4 |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 140 VA |
| Max. Glühlampenlast | 1000 W |
| Max. Leuchtstofflampenlast | 560 VA |
Beschreibung

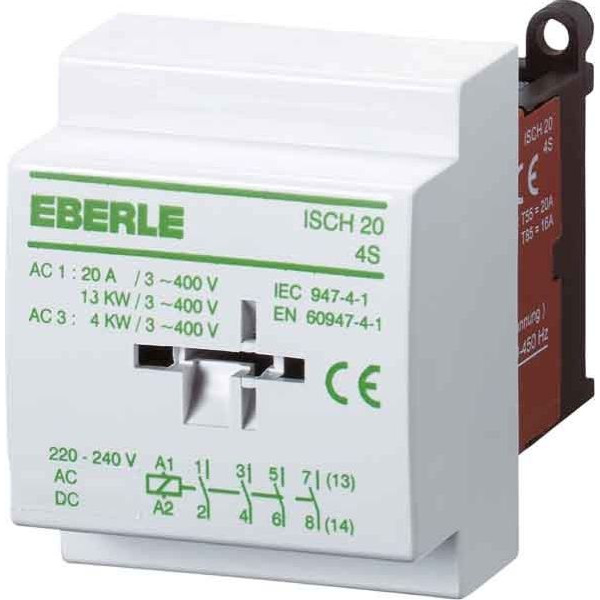

00 Die Installationsschütze werden häufig für Automatisierungsvorgänge in der Gebäudeinstallation eingesetzt. Sie werden hauptsächlich zum Schalten und Steuern von Beleuchtungsanlagen, Belüftungen, Heizungen, Pumpen und Wärmepumpen in der Gebäudeautomatisierung eingesetzt. Die Geräte sind für den Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 50 022 sowie für Wandaufbau geeignet. Vorteile: brummfreier Magnetantrieb, geräuscharmes Schalten, Schaltstellungsanzeige, anbaubarer Hilfsschalter, hohe Schaltleistung und Lebensdauer, Berührungsschutz nach VDE 0106 Teil 100.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
