Technische Daten
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 13,3 A |
| Bemessungsdauerstrom Iu | 20 A |
| Schaltleistung bei 400 V | 5,5 kW |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Sicherheitsschalter | nein |
| Motorantrieb optional | nein |
| Bemessungsbetriebsspannung | 690 V |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Spannungsauslöser optional | nein |
| Polzahl | 8 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungskurzzeitstromfestigkeit Icw | 0,32 kA |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Bodenbefestigung | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Schutzart (NEMA) | sonstige |
| Motorantrieb integriert | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Farbe des Betätigungselements | schwarz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Schutzart (IP), frontseitig | IP65 |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Geeignet für Zwischenbau | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Beschreibung

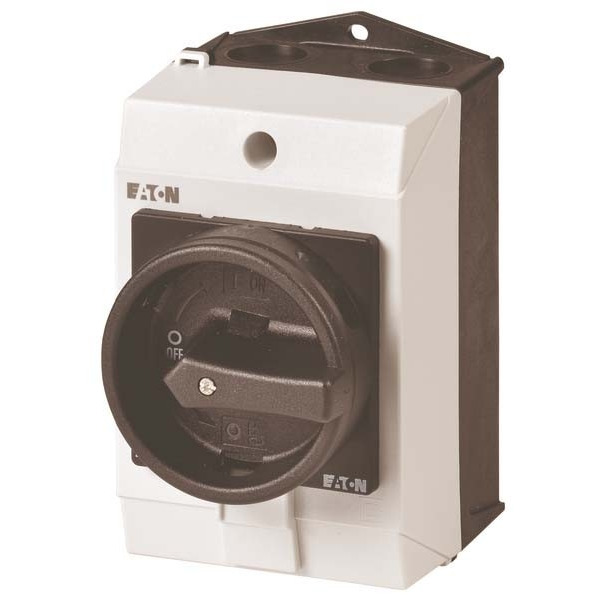

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, 8-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
