Technische Daten
| Bemessungsdauerstrom bei AC-23, 400 V | 13,3 A |
| Motorantrieb optional | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Anzahl der Schalter | 1 |
| Spannungsauslöser optional | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Schutzart (IP), frontseitig | IP65 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Schaltleistung bei 400 V | 5,5 kW |
| Ausführung als Wendeschalter | nein |
| Geeignet für Verteilereinbau | nein |
| Bemessungsdauerstrom Iu | 20 A |
| Verriegelbar | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Bemessungskurzzeitstromfestigkeit Icw | 0,32 kA |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Ausführung als Hauptschalter | ja |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Bemessungsbetriebsspannung | 690 V |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Schutzart (NEMA) | sonstige |
| Geeignet für Zwischenbau | nein |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Farbe des Betätigungselements | rot |
| Motorantrieb integriert | nein |
| Geeignet für Bodenbefestigung | ja |
| Polzahl | 8 |
| Ausführung als Sicherheitsschalter | ja |
Beschreibung

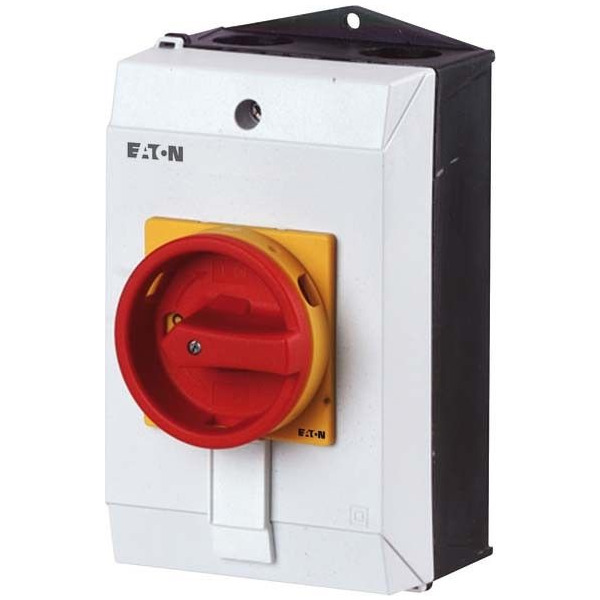

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 8-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
