Technische Daten
| Ausführung als NOT-AUS-Einrichtung | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Geeignet für Bodenbefestigung | ja |
| Verriegelbar | ja |
| Ausführung als Sicherheitsschalter | ja |
| Spannungsauslöser optional | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,32 kA |
| Motorantrieb integriert | nein |
| Bemessungsdauerstrom bei AC-23, 400 V | 13,3 A |
| Motorantrieb optional | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Komplettgerät im Gehäuse |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Zwischenbau | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Ausführung als Wendeschalter | nein |
| Schutzart (NEMA) | sonstige |
| Farbe des Betätigungselements | rot |
| Ausführung als Hauptschalter | ja |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Polzahl | 4 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Schaltleistung bei 400 V | 5,5 kW |
| Bemessungsdauerstrom Iu | 20 A |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Geeignet für Verteilereinbau | nein |
| Schutzart (IP), frontseitig | IP65 |
| Anzahl der Schalter | 1 |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsbetriebsspannung | 690 V |
Beschreibung

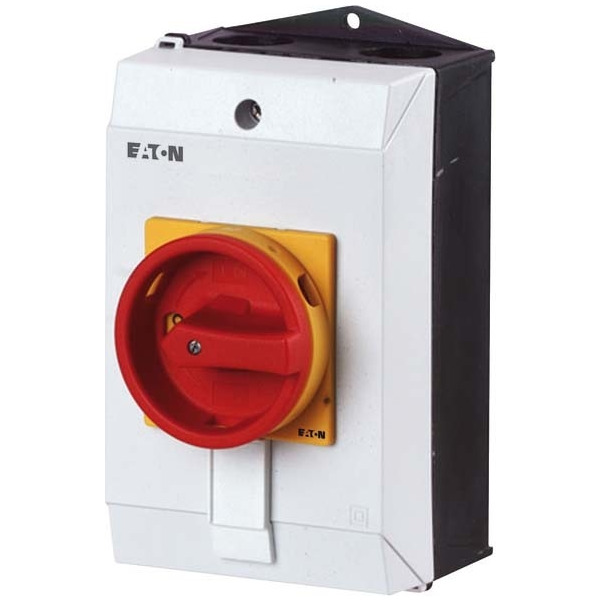

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 3-polig + N, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
