Technische Daten
| Polzahl | 3 |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Ausführung als Wendeschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Zwischenbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsbetriebsspannung | 690 V |
| Spannungsauslöser optional | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Schutzart (NEMA) | 12 |
| Ausführung als Sicherheitsschalter | nein |
| Geeignet für Bodenbefestigung | nein |
| Motorantrieb integriert | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Bemessungskurzzeitstromfestigkeit Icw | 0,32 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Geeignet für Verteilereinbau | nein |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Knebel |
| Motorantrieb optional | nein |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Verriegelbar | nein |
| Bemessungsdauerstrom Iu | 20 A |
| Schaltleistung bei 400 V | 5,5 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 13,3 A |
Beschreibung

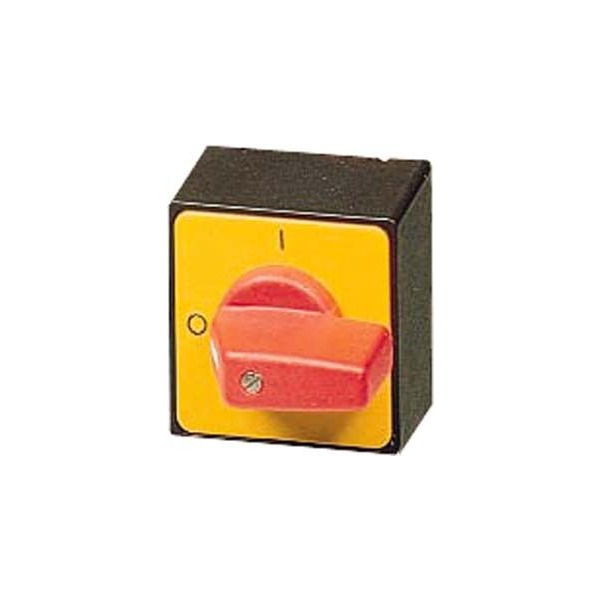

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Knebel und gelbem Frontschild, 3-polig, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
