Technische Daten
| Schutzart (IP) | IP20 |
| Höhe | 93 mm |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsdauerstrom Iu | 4 A |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsbetriebsspannung | 690 V |
| Tiefe | 76 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 62 A |
| Polzahl | 3 |
| Phasenausfallempfindlich | ja |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1,5 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 150 kA |
| Mit thermischem Schutz | ja |
| Mit integriertem Hilfsschalter | nein |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,75 kW |
| Breite | 45 mm |
| Überlastauslöser Stromeinstellung | 2,5..4 A |
| Ausführung des Betätigungselements | Drehknopf |
| Auslösetechnik | thermomagnetisch |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Beschreibung

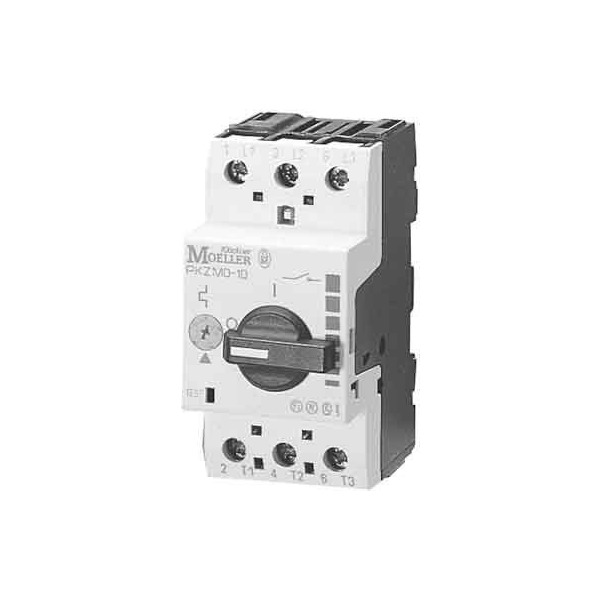

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, Spannungsauslöser, Schaltantrieb, ClipsplatteInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
