Technische Daten
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Tiefe | 76 mm |
| Polzahl | 3 |
| Mit integriertem Hilfsschalter | nein |
| Mit thermischem Schutz | ja |
| Phasenausfallempfindlich | ja |
| Schutzart (IP) | IP20 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 7,5 kW |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 496 A |
| Breite | 45 mm |
| Mit integriertem Unterspannungsauslöser | nein |
| Höhe | 93 mm |
| Auslösetechnik | thermomagnetisch |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Überlastauslöser Stromeinstellung | 25..32 A |
| Bemessungsbetriebsspannung | 690 V |
| Ausführung des Betätigungselements | Drehknopf |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsdauerstrom Iu | 32 A |
Beschreibung

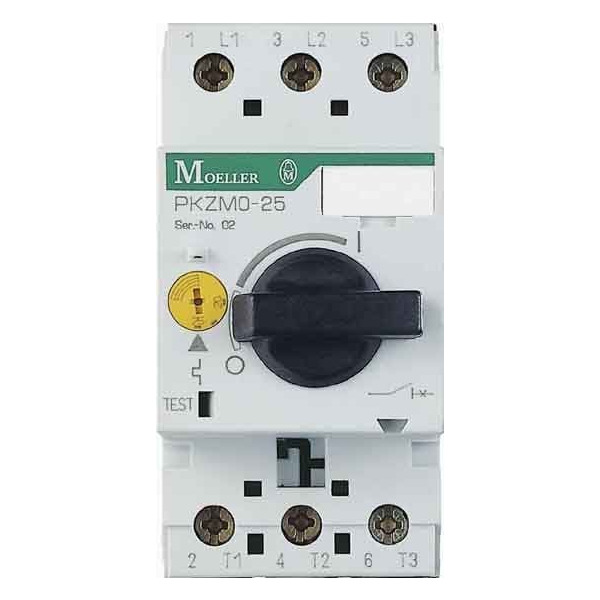

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, Spannungsauslöser, Schaltantrieb, ClipsplatteInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
