Technische Daten
| Geeignet für Zwischenbau | nein |
| Schutzart (NEMA) | 12 |
| Bemessungsdauerstrom Iu | 63 A |
| Schaltleistung bei 400 V | 30 kW |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Ausführung als Wendeschalter | nein |
| Verriegelbar | ja |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Schutzart (IP), frontseitig | IP65 |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Komplettgerät im Gehäuse |
| Farbe des Betätigungselements | rot |
| Geeignet für Frontbefestigung Zentral | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Motorantrieb optional | nein |
| Polzahl | 4 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 kA |
| Ausführung als Hauptschalter | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 4 kA |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Sicherheitsschalter | ja |
Beschreibung

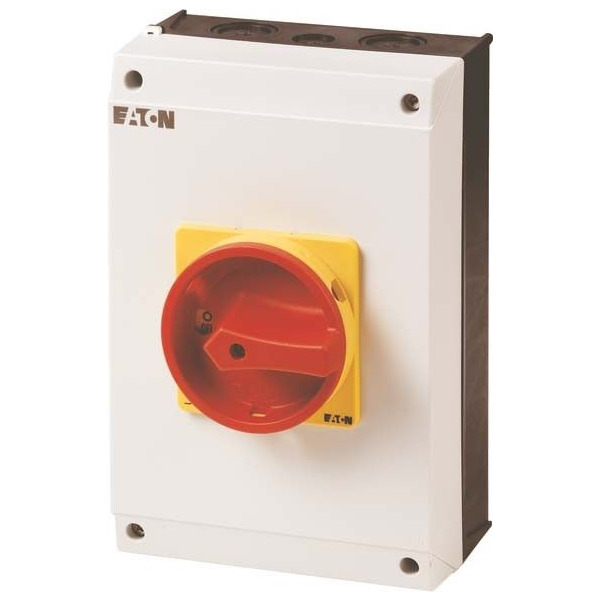

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + N, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
