Technische Daten
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | nein |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Schutzart (IP), frontseitig | IP65 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Schutzart (NEMA) | 12 |
| Polzahl | 3 |
| Spannungsauslöser optional | nein |
| Geeignet für Zwischenbau | nein |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Motorantrieb optional | nein |
| Bedingter Bemessungskurzschlussstrom Iq | 4 kA |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Ausführung als Hauptschalter | ja |
| Geeignet für Verteilereinbau | nein |
| Bemessungsbetriebsspannung | 690 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsdauerstrom Iu | 63 A |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Schaltleistung bei 400 V | 30 kW |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 kA |
| Geeignet für Frontbefestigung Zentral | nein |
| Motorantrieb integriert | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Verriegelbar | ja |
| Ausführung als Sicherheitsschalter | nein |
Beschreibung

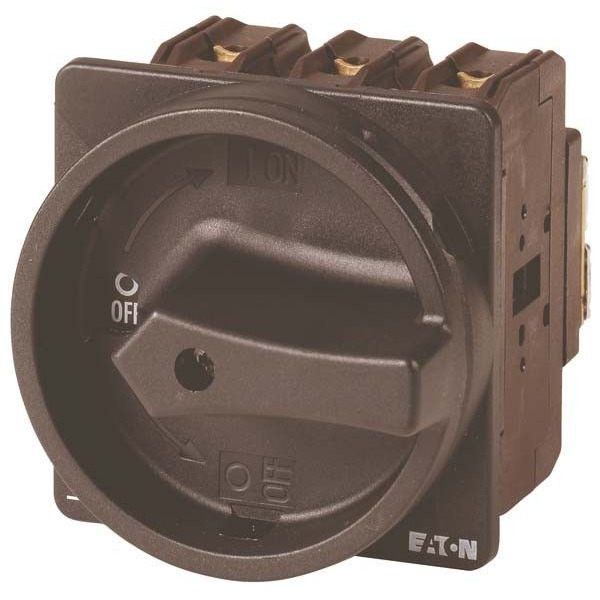

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P3, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
