Technische Daten
| Schutzart (NEMA) | 12 |
| Polzahl | 3 |
| Ausführung als Wendeschalter | nein |
| Bemessungsdauerstrom Iu | 63 A |
| Farbe des Betätigungselements | rot |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Verriegelbar | ja |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Schaltleistung bei 400 V | 30 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Motorantrieb integriert | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Schutzart (IP), frontseitig | IP65 |
| Ausführung als Hauptschalter | ja |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Bemessungsbetriebsspannung | 690 V |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Motorantrieb optional | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 kA |
| Anzahl der Schalter | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bedingter Bemessungskurzschlussstrom Iq | 4 kA |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Geeignet für Zwischenbau | nein |
| Ausführung als Sicherheitsschalter | nein |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Verteilereinbau | nein |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsauslöser optional | nein |
Beschreibung

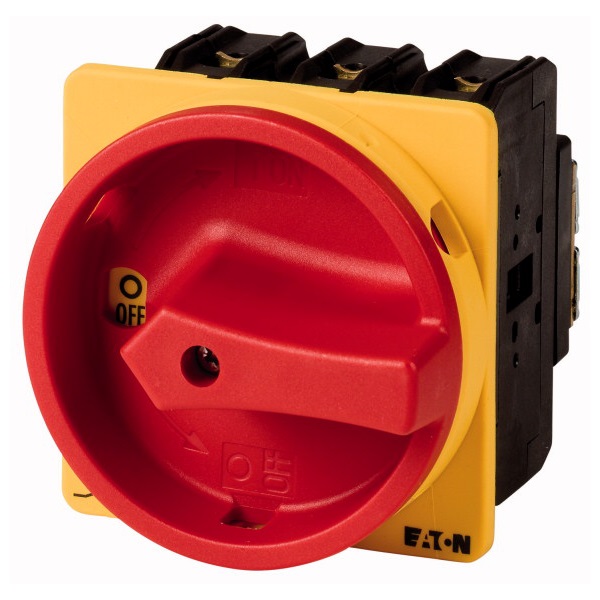

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
