Technische Daten
| Geeignet für Bodenbefestigung | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bedingter Bemessungskurzschlussstrom Iq | 4 kA |
| Farbe des Betätigungselements | rot |
| Geeignet für Verteilereinbau | nein |
| Schutzart (NEMA) | 12 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 55 kW |
| Verriegelbar | ja |
| Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Motorantrieb integriert | nein |
| Motorantrieb optional | nein |
| Bemessungsdauerstrom Iu | 100 A |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Schutzart (IP), frontseitig | IP65 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungsbetriebsspannung | 690 V |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung als Sicherheitsschalter | nein |
| Geeignet für Zwischenbau | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Schaltleistung bei 400 V | 55 kW |
| Anzahl der Schalter | 1 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Ausführung als Wendeschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Spannungsauslöser optional | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Polzahl | 3 |
| Ausführung als Hauptschalter | ja |
Beschreibung

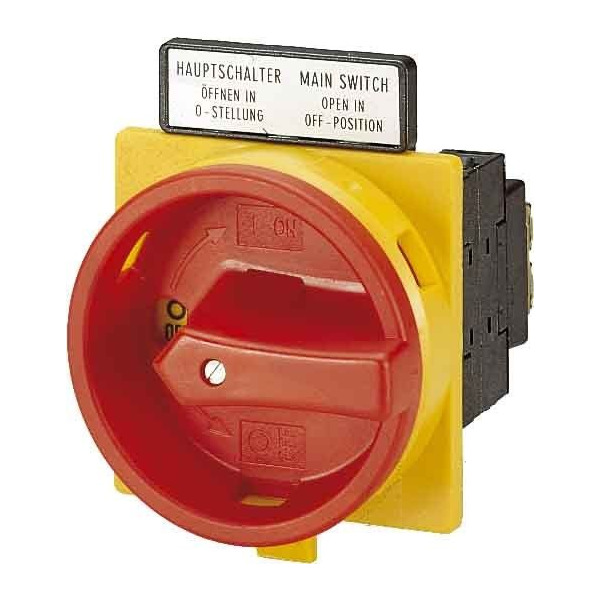

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
