Technische Daten
| Bemessungsdauerstrom Iu | 32 A |
| Schaltleistung bei 400 V | 15 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 32 A |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Ausführung als Hauptschalter | ja |
| Anzahl der Schalter | 1 |
| Motorantrieb optional | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Sicherheitsschalter | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Verriegelbar | ja |
| Geeignet für Verteilereinbau | nein |
| Motorantrieb integriert | nein |
| Schutzart (IP), frontseitig | IP65 |
| Ausführung als Wendeschalter | nein |
| Bemessungsbetriebsspannung | 690 V |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Zwischenbau | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Farbe des Betätigungselements | schwarz |
| Spannungsauslöser optional | nein |
| Polzahl | 3 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 13 kW |
| Geeignet für Bodenbefestigung | ja |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
Beschreibung

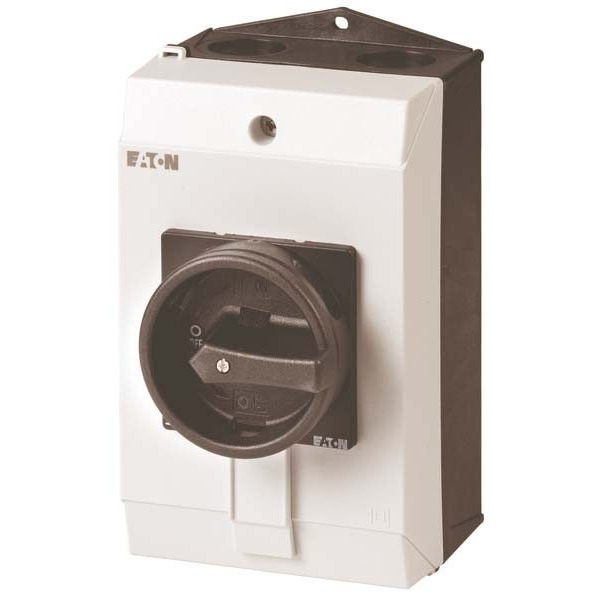

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
