Technische Daten
| Schutzart (NEMA) | 12 |
| Ausführung als Hauptschalter | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 13 kW |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Spannungsauslöser optional | nein |
| Geeignet für Verteilereinbau | nein |
| Ausführung als Sicherheitsschalter | ja |
| Geeignet für Bodenbefestigung | ja |
| Farbe des Betätigungselements | rot |
| Schaltleistung bei 400 V | 15 kW |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Motorantrieb optional | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Polzahl | 4 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Motorantrieb integriert | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Bemessungsbetriebsspannung | 690 V |
| Geeignet für Zwischenbau | nein |
| Verriegelbar | ja |
| Bemessungsdauerstrom Iu | 32 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 32 A |
| Ausführung als Wendeschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Anzahl der Schalter | 1 |
Beschreibung

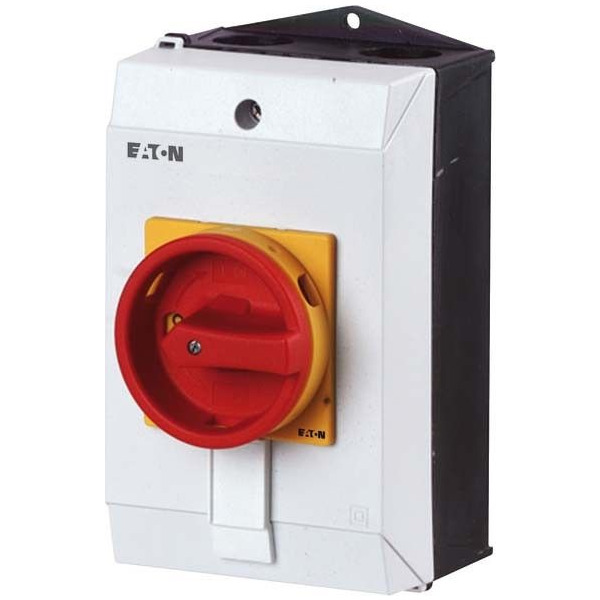

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + N, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
