Technische Daten
| Geeignet für Zwischenbau | nein |
| Schutzart (IP), frontseitig | IP65 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 13 kW |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Schaltleistung bei 400 V | 15 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Ausführung als Sicherheitsschalter | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Verriegelbar | ja |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Schutzart (NEMA) | sonstige |
| Geeignet für Bodenbefestigung | ja |
| Farbe des Betätigungselements | rot |
| Bemessungsbetriebsspannung | 690 V |
| Geeignet für Verteilereinbau | nein |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Bemessungsdauerstrom Iu | 32 A |
| Motorantrieb optional | nein |
| Bemessungsdauerstrom bei AC-23, 400 V | 32 A |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Anzahl der Schalter | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Ausführung als Wendeschalter | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Ausführung als Hauptschalter | ja |
| Polzahl | 3 |
Beschreibung

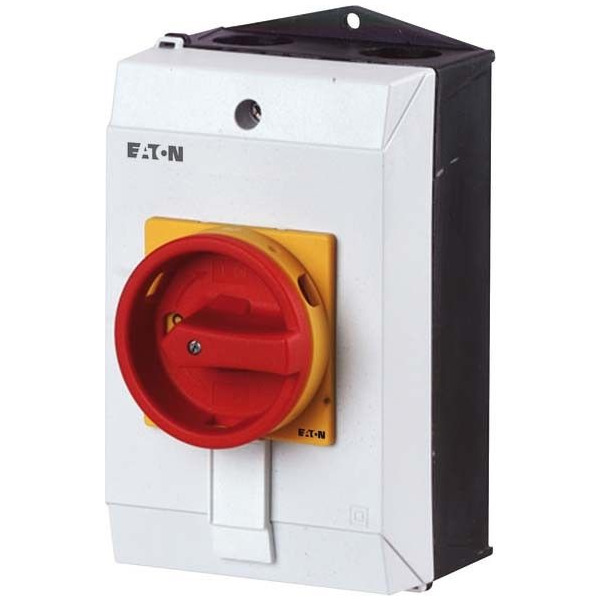

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
