Technische Daten
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Motorantrieb integriert | nein |
| Geeignet für Zwischenbau | nein |
| Geeignet für Bodenbefestigung | ja |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
| Ausführung als Sicherheitsschalter | ja |
| Bemessungsdauerstrom Iu | 25 A |
| Bemessungsbetriebsspannung | 690 V |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Verriegelbar | ja |
| Schutzart (IP), frontseitig | IP65 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Spannungsauslöser optional | nein |
| Ausführung als Wendeschalter | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Hauptschalter | ja |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
| Schaltleistung bei 400 V | 13 kW |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Schutzart (NEMA) | 12 |
| Motorantrieb optional | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Polzahl | 4 |
| Geeignet für Verteilereinbau | nein |
Beschreibung

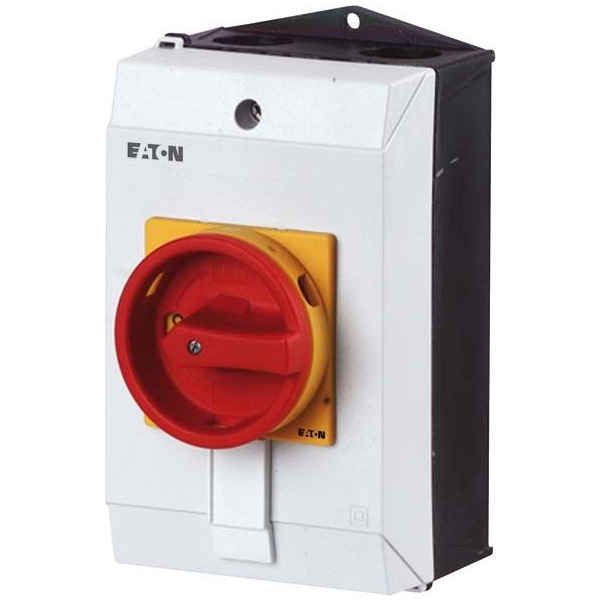

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + N, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
